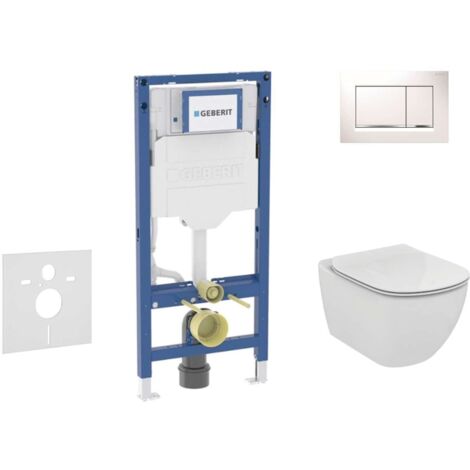

Geberit Duofix - Set Vorwandelement, Tesi-WC mit Sitz und Sigma30-Betätigungsplatte, weiß/Chrom SANI11CD3120

Vormontage-Set, WC und Sitz Ideal Standard Tesi, Betätigungsplatte Sigma30, weiß/Chrom

Enthält

• Geberit Duofix Vorwandelement (111.300.00.6), mit Unterputz-Spülkasten
• Geräuschdämpfungsset (SP 156SET)
• keramisches Hänge-WC Ideal Standard Tesi
• duroplastischer ultraflacher WC-Sitz Ideal Standard Tesi
• 2-Mengen-Betätigungsplatte Geberit Sigma30, Farbe: Weiß/Chrom
• Bausatz für die Vorwandmontage ist nicht im Lieferumfang enthalten, muss separat bestellt werden

Dieses Installationsset ist in weiteren Ausführungsvarianten der Betätigungstaste erhältlich.

Duofix Montageelement für wandhängendes WC mit Unterputzspülkasten Sigma 12 cm

Verwendungszweck

• Für Trockenbaukonstruktionen
• Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• für Wand-WCs mit Anschlussmaßen nach EN 33 und Ausladung bis 70 cm
• Für 1-Mengenspülung, 2-Mengenspülung oder Start/Stopp Spülung
• für Bodenstärken 0–25 cm

Eigenschaften

• Selbsttragender Rahmen pulverbeschichtet
• Vorbereiteter Rahmen für die Stützen bei WC-Keramik mit einer kleinen Stützfläche
• verzinkte Stützen
• Stützen mit Anti-Rutsch-Behandlung
• Fußplatten drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• UP-Spülkasten mit betauungssicherer Isolierung
• Eine sofortige zusätzliche Spülung ist mit den Werkseinstellungen möglich
• Unterputzspülkasten für die Montage und Servicearbeiten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und Verunreinigungen
• Grobmontageabdeckung für Serviceöffnung mit Kürzungsmöglichkeit
• Mit Rohrschutz für die Zuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
• Mögliche Befestigung für den Stromanschluss

Technische Daten

• Durchflussdruck: 10-1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, Werkseinstellung: 6 und 3 l
• große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• kleine Spülmenge, Einstellbereich: 2–4 l
• Bemessungsdurchfluss: 0,09 l/s
• Mindestüberdruck für Auslegungsdurchfluss: 10 kPa

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MF, mit integriertem Eckventil und manuellem Bedienrad
• Abdeckung für die grobe Montage der Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, ø 90 mm
• Übergang aus PE-HD, ø 90 / 110 mm
• Befestigungsmaterial
• Der Bausatz für die Vorwandmontage ist nicht im Lieferumfang enthalten.

Hänge-WC Ideal Standard Tesi

• für Unterputzspülkasten mit Spülkapazität ab 4,5 l
• Abmessungen: 360 x 530 x 335 mm
• Material: Sanitärkeramik
• Verdeckte Befestigung
• Tiefspüler
• glasierter innerer Spülrand

WC-Sitz

• ultradünner flacher Sitz
• Farbe: Weiß
• Leicht abnehmbar für einfache Wartung

Betätigungsplatte Sigma30, für 2-Mengen-Spülung

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführungsfarbe: weiß/chrom
• zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Tastenstangen sind schallisoliert, schnelle Einstellung ohne Werkzeug
