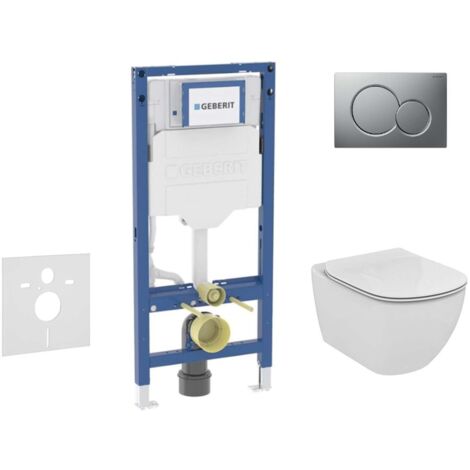

Geberit Duofix - Set Vorwandelement, Tesi-WC mit Softclose-Sitz und Sigma01-Betätigungsplatte, Chrom matt SANI11CD2134

Wandmontage-Set für Wand-WC

• AQUABLADE® innovative Spültechnologie
• SoftClose Mechanismus zum sanften Absenken des Sitzes
• dieses Installationsset ist auch in weiteren Ausführungsvarianten der Betätigungstaste erhältlich

Enthält

• Vorwandelement Geberit Duofix (111.300.00.6), mit Unterputz-Spülkasten Sigma 12 cm
• Schallschutzset
• Wand-WC Ideal Standard Tesi
• ultraflacher WC-Sitz Ideal Standard Tesi
• 2-Mengen-Betätigungsplatte Geberit Sigma01, Chrom matt
• Bausatz für die Vorwandmontage ist nicht im Lieferumfang enthalten, muss separat bestellt werden

Duofix Montageelement für wandhängendes WC mit Unterputzspülkasten Sigma 12 cm

Verwendungszweck

• Für Trockenbaukonstruktionen
• Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• für Wand-WCs mit Anschlussmaßen nach EN 33 und Ausladung bis 70 cm
• Für 1-Mengenspülung, 2-Mengenspülung oder Start/Stopp Spülung
• für Bodenstärken 0–25 cm

Eigenschaften

• Selbsttragender Rahmen pulverbeschichtet
• Vorbereiteter Rahmen für die Stützen bei WC-Keramik mit einer kleinen Stützfläche
• verzinkte Stützen
• Stützen mit Anti-Rutsch-Behandlung
• Fußplatten drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• UP-Spülkasten mit betauungssicherer Isolierung
• Eine sofortige zusätzliche Spülung ist mit den Werkseinstellungen möglich
• Unterputzspülkasten für die Montage und Servicearbeiten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und Verunreinigungen
• Grobmontageabdeckung für Serviceöffnung mit Kürzungsmöglichkeit
• Mit Rohrschutz für die Zuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
• Mögliche Befestigung für den Stromanschluss

Technische Daten

• Durchflussdruck: 10-1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, Werkseinstellung: 6 und 3 l
• große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• kleine Spülmenge, Einstellbereich: 2-4 l
• Bemessungsdurchfluss: 0,09 l/s
• Mindestüberdruck für Auslegungsdurchfluss: 10 kPa

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MF, mit integriertem Eckventil und manuellem Bedienrad
• Abdeckung für die grobe Montage der Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, ø 90 mm
• Übergang aus PE-HD, ø 90 / 110 mm
• Befestigungsmaterial

Der Bausatz für die Vorwandmontage ist nicht im Lieferumfang enthalten.

Set aus Hänge-WC und ultraflachem Sitz

Hänge-WC

• mit  innovativer Spültechnologie AQUABLADE®
• für Unterputzspülkasten mit Spülkapazität ab 4,5 l
• Installation: mit Unterputzmodul in der Wand oder in der Gipskartonwand
• Maße: 360 x 400 x 530 mm
• Material: Sanitärkeramik
• Verdeckte Befestigung
• glasierter Ring
• Tiefspüler

WC-Sitz

• Mit Absenkautomatik SoftClose
• Farbe: Weiß
• Leicht abnehmbar für einfache Wartung

Betätigungsplatte Sigma01, für 2-Mengen-Spülung

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführungsfarbe: Chrom matt, Oberfläche easy-to-clean
• zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Tastenstangen sind schallisoliert, schnelle Einstellung ohne Werkzeug
