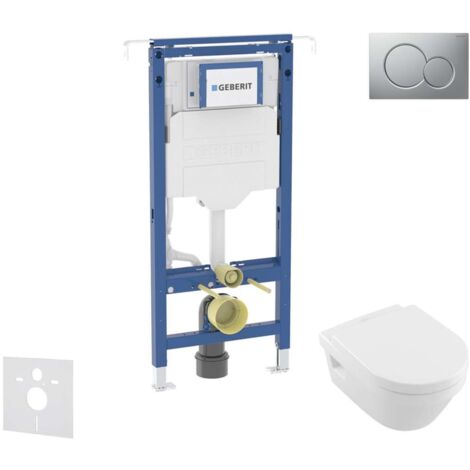

Geberit Duofix - Set Vorwandelement, Villeroy Boch WC und Sitz, Sigma01 Tasten, DirectFlush, SoftClose, CeramicPlus, Chrom matt SANI11CK2109

Installations-Set für Vorwand, WC und Sitz Villeroy & Boch, Betätigungsplatte Sigma01, mattchrom

Enthält

• Vorwandelement Geberit Duofix mit Unterputz-Spülkasten zur Installation zwischen Seitenwänden
• Lärmschutzset
• Hängendes Keramik-WC Villeroy & Boch Omnia Architectura mit der Technologie DirectFlush, AquaReduct, CeramicPlus
• Duroplast WC-Sitz Villeroy & Boch Omnia Architectura mit  SoftClose -Funktion  und Edelstahlbefestigungen mit  QuickRelease
• 2-Mengen-Betätigungsplatte Geberit Sigma01, Farbe: Chrom matt

Montageelement Duofix für Wand-WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikationen

Das Element wird mit zwei stufenlos ausziehbaren Stützen am Boden verankert, die eine individuelle Höheneinstellung der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und körperlich beeinträchtigte Menschen. Ausziehbare horizontale Spreizen gewährleisten eine einfache und zuverlässige Montage, selbst bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlauf- und Auslaufventil) ist dank der ausreichend großen, hinter der Betätigungstaste verborgenen Serviceöffnung einfach. Die Verkleidung samt Belag kann direkt am Rahmen des Elements befestigt werden, sodass der WC-Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage in einer Weise, die seine Demontage erlaubt, z. B. im Fall der Erneuerung von Steigleitungen im Installationsschacht. Duofix hat alle Anschlüsse für Abwasser, Wasser und das Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Anschließung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Für die Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• In der Breite verstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stopp-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Montagemöglichkeit für die Stromzufuhr und den Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Großes Spülvolumen, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handbedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Wand-WC Villeroy & Boch Omnia Architectura

• Abmessungen: 370 x 530 mm
• Material: Sanitärkeramik
• DirectFlush Technologie des randlosen Spülens
• AquaReduct Technologie für Wassereinsparung
• Tiefspülung, Volumen: 3 / 4,5 l
• CeramicPlus Oberflächenveredelung der Keramikglasur, die optimale Hygiene und Sauberkeit gewährleistet
• Befestigung: 2 Anschraubschrauben M12 x 150 mm

Betätigungsplatte Sigma01, für 2-Mengen-Spülung

• Abmessungen: 246 × 164 mm
• Material: Kunststoff
• Ausführungsfarbe: Chrom matt, easy-to-clean Oberfläche
• Zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle werkzeuglose Einstellung
