Allgemeine Beschreibung

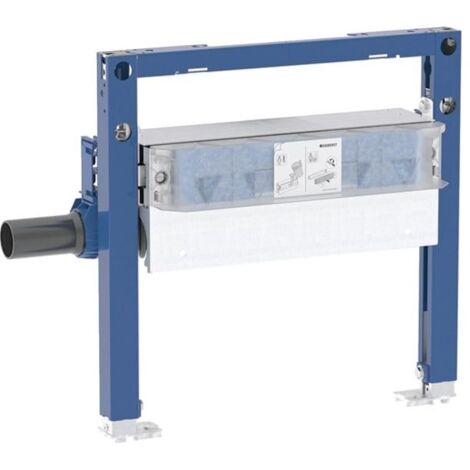

Das Geberit Duofix Element für Duschen mit CleanWall Wandablauf dient als statisch selbsttragende Basis für die Installation in Metall- und Holzständerwänden sowie Geberit Duofix Systemwänden. Der pulverbeschichtete Rahmen ermöglicht eine präzise Anpassung an die baulichen Gegebenheiten und ist für eine Estrichhöhe am Einlauf von 90 bis 250 mm ausgelegt.Technische daten
- Breite: 50 cm
- Höhe: 50 cm
- Tiefe: 12,5 cm
- Ablaufleistung: 0,8 l/s
- Sperrwasserhöhe: 50 mm
- Nennweite: 50 DN
- Außendurchmesser: 50 mm
Kompatibilität und Zubehör
- Geeignet für Metall- und Holzständerwände
- Geeignet für Geberit Duofix Systemwände
- Inklusive Anschlussstutzen aus PE-HD, Ø 50 mm
- Inklusive Bauschutzdeckel mit integriertem Einlaufblech
- Inklusive Befestigungsmaterial
Installation
Die Konstruktion bietet ein Auszugsblech für die seitliche Befestigung an Profilen oder Systemständern sowie eine alternative Befestigungsposition für Wandanker. Die Sockelplatten lassen sich in die Systemleiste Geberit Duofix werkzeuglos und ohne zusätzliche Komponenten installieren. Die Fußplatten sind drehbar und geeignet für die Montage in U-Profilen UW 50 und UW 75.
Anwendung
- Für Hausbäder
- Für Trockenbau-Konstruktionen
- Für die Montage in teilweise hohen oder hohen Installationen vor Wänden
- Für die Montage in raumhohen Installationswänden
- Für die Entwässerung bodengleicher Duschen
- Für Verbundabdichtungen
Weitere Informationen
- Qualitätskontrolle gemäß EN 1253-3
- Selbsttragender pulverbeschichteter Rahmen
- Einstellbare Dichtheitsstufe für spannungsfreie Anschlussverbindung
- Umlaufendes Dichtvlies mit 10 cm Überstand am Umfang, für den Anschluss von Dichtsystemen
