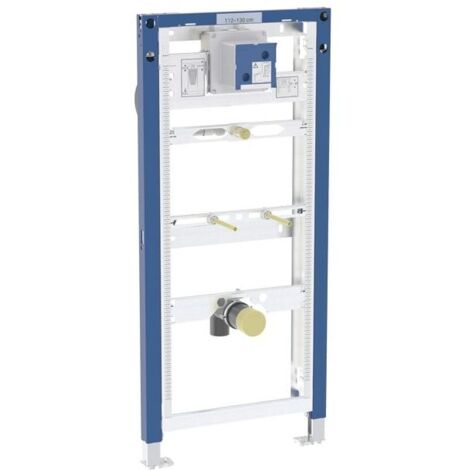

Geberit Duofix Element für Urinal, 112-130cm universell, für Sprühkopf, für Metall-, Holzständerwände

Montageelement Duofix für Urinal, Bauhöhe 112–130 cm, universal, für Spülkopf

Verwendungszweck

• für Metall- und Holzständerwände
• für Systemwände Geberit Duofix
• zur Montage in Frontwände von teilhohen oder raumhohen Schränken
• zur Montage in raumhohen Trennwänden
• für Bodenstärken 0–25 cm
• zur Montage von Urinalen
• für Urinale Preda
• für Urinale Selva
• für Urinale Tamina
• für Urinals Narva
• für die Installation der Geberit Urinalsteuerungen

Eigenschaften

• statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• mit ausziehbarer Platte zur seitlichen Befestigung über dem Montageelement an Metall- oder Holzprofilen oder an Geberit Duofix Systemständern
• alternative Montageposition für Wandanker
• Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Fußplatten lassen sich werkzeuglos und ohne weitere Komponenten in die Geberit Duofix System-Schiene einbauen
• verzinkte Stützen, korrosionsgeschützt, mit rutschhemmenden Eigenschaften
• Höhe des Elements an das Urinal anpassbar, 112–130 cm
• Position für den Anschluss des Urinals Preda eingestellt
• universelle Unterputzdose zur Bedienung der Spülung des Geberit Pissoirs
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasserzulauf rechts an der Unterputzdose
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Wandplatte zur Montage ohne Werkzeug
• vorinstalliertes Absperrventil mit Steuerung
• mit eingebautem Leerrohr zum Spülen der Leitung
• Abdeckung für den Rohbau für Revisionsöffnung 10,5 x 10,5 cm, werkzeuglos kürzbar
• biegsamer Zulaufschlauch
• Zulaufschlauch mit Führung zur Vermeidung von stehendem Wasser
• Befestigung für Zulauf Rp 1/2" höhen- und seitenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Befestigung des Urinals M8, einstellbar in der Breite und in der Höhe
• Querträger mit Mittenmarkierung, werkzeuglos verstellbar
• Markierung der Anschlusspositionen für das Urinal Preda und Selva
• zusätzliche Befestigung für das Pissoir mit Zubehör möglich

Technische Daten

• Wasserdruckbereich 0,1–0,8 MPa
• maximaler Wasserprüfdruck 1,6 MPa
• maximaler Prüfdruck Luft / Inertgas 0,3 MPa
• maximale Betriebstemperatur des Wassers 30 °C
• Durchfluss bei einem Druck von 0,1 MPa mit Durchflussbegrenzer 0,18 l/s
• Durchfluss bei einem Druck von 0,1 MPa ohne Durchflussbegrenzer 0,3 l/s

Lieferumfang

• Anschlussbogen R 1/2
• Abdeckung für die grobe Montage mit Deckel
• Reduziertes Abfallknie PE-HD, Ø 63 mm auf Ø 50 mm
• Dichtung Ø 57/50 mm
• Geruchsverschluss für Urinal Ø 50 mm, mit Dichtung zum Urinal
• Befestigungs- und Schutzmaterial

Der Vorwandmontagesatz ist nicht im Lieferumfang enthalten und muss separat bestellt werden
