Allgemeine Beschreibung

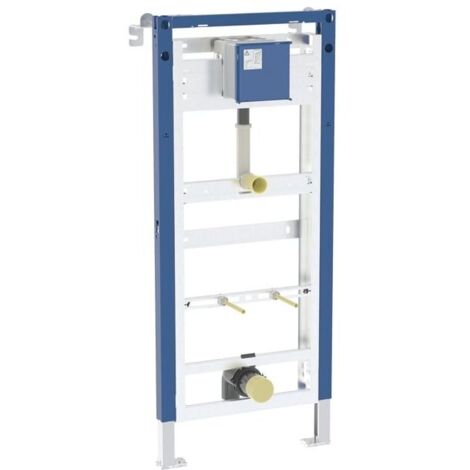

Das Geberit DuofixBasic Montageelement ermöglicht die sichere Installation von Urinalen in Metall- oder Holzständerwänden. Der statisch selbsttragende Rahmen aus pulverbeschichtetem Stahl bietet eine robuste Basis für den Trockenbau und ist für die Verwendung mit einer Basic Urinalsteuerung ausgelegt. Das System zeichnet sich durch eine hohe Anpassungsfähigkeit aus, da die Urinalbefestigungen sowohl in der Breite als auch in der Höhe verstellbar sind, um eine präzise Ausrichtung zu ermöglichen. Zudem ist der Anschlussbogen schallgedämmt und in der Höhe justierbar, was die Installation erleichtert.Technische daten
- Bauhöhe: 130 cm
- Baubreite: 50 cm
- Bautiefe: 7,5 cm
- Werkstoff: Stahl
- Fließdruck: 100–800 kPa
- Maximaler Wasserprüfdruck: 1600 kPa
- Maximaler Prüfdruck Luft / Inertgas: 300 kPa
- Maximale Wassertemperatur: 30 °C
- Durchfluss ohne Durchflussbegrenzer: 0,3 l/s
- Durchfluss mit Durchflussbegrenzer: 0,18 l/s
- Rohraußendurchmesser Abflussrohr: 50 mm
Kompatibilität und Zubehör
- Geeignet für Metall- und Holzständerwände
- Zur Montage der Urinal-Spülsteuerung Basic (ab Baujahr 2013)
- Wasseranschluss R 1/2"
- 2 Wandanker
- Verbindungsrohr zwischen Zulauf Ø 32 mm und Urinal, mit Dichtung
- Anschlussbogen aus PE-HD, Ø 63 / 50 mm
- Dichtung Ø 57 / 50 mm
- Urinalgeruchsverschluss Ø 50 mm, mit Dichtung
- Traverse für Beplankungsauflage
- Befestigungs- und Schutzmaterial
Installation
Das Geberit DuofixBasic Element ist für die Montage in Stirnwänden und raumhohen Trennwänden geeignet. Die Befestigungen sind sowohl in der Breite als auch in der Höhe verstellbar, was eine flexible Installation ermöglicht.
Anwendung
Das Element ist ideal für die Installation von Urinalen in verschiedenen Wandkonstruktionen und bietet eine zuverlässige Lösung für Sanitärinstallationen.
Weitere Informationen
- Trinkwasserkonform nach UBA: Ja
- Selbsttragende Konstruktion: Ja
- Mit Abflussbogen: Ja
- Höhenverstellbar: Ja
