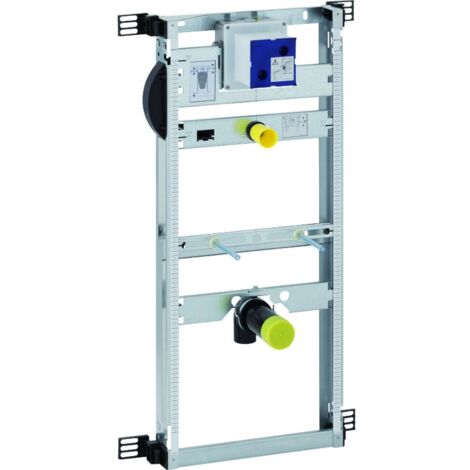

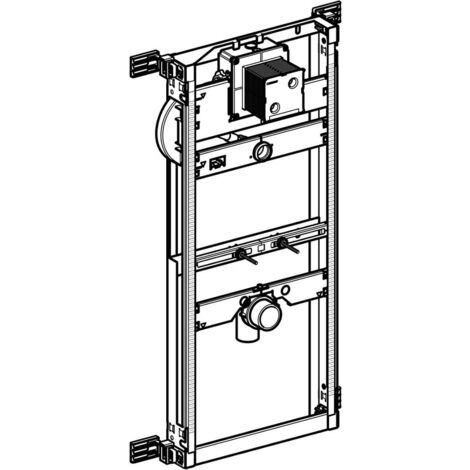

Geberit Kombifix - Montageelement für Pissoir, 109–127 cm, universal 457.611.00.1

Montageelement Kombifix für Urinal, 109–127 cm, universal

Verwendungszweck

• Für Ziegelwände
• Für die Montage in teilweise hohen oder hohen Installationen vor Wänden
• Zur Montage von Urinalen
• Zur Montage der Geberit Urinalspülung (ab dem Produktionsjahr 2009)

Eigenschaften

• Verzinkter Montagerahmen
• Montagerahmen mit vier Befestigungswinkeln

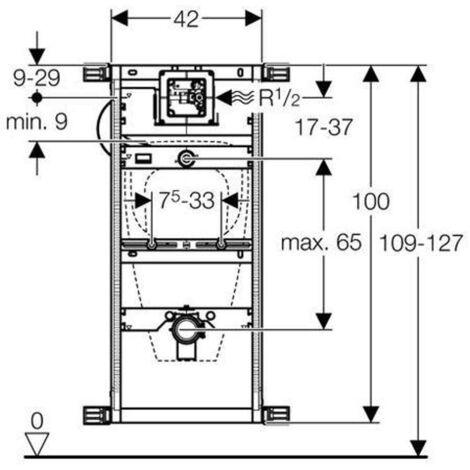

• Einstellbare Montagetiefe, 8–12,5 cm
• Montagetiefe ohne Befestigungswinkel 7,5 cm
• Die Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und Verunreinigungen
• Dem Urinal anpassbare Höhe des Elements, 109–127 cm
• universelle Unterputzdose zur Bedienung der Spülung des Geberit Pissoirs
• Anschlussklemme für die Stromzuleitung in der Unterputzdose
• Wasseranschluss rechts an der Unterputzdose
• Wasseranschluss geeignet für MasterFix und MeplaFix
• Wandplatte zur Montage ohne Werkzeug
• Vorinstalliertes Sperrventil mit Regulation
• Mit eingebautem Rohrschutz zum Spülen der Rohrleitung
• Abdeckung für die grobe Montage der Serviceöffnung 10,5 x 10,5 cm mit Möglichkeit diese ohne Werkzeug zu verkürzen
• Flexibler Spülschlauch
• Führung des Spülschlauches um stehendes Wasser zu vermeiden
• Befestigung für die Zuleitung Ø32 mm höheneinstellbar
• Befestigung des Anschlussbogens höheneinstellbar und schallgedämmt
• Befestigung des Urinals M8, einstellbar in der Breite und in der Höhe
• Querträger mit Markierung in der Mitte, ohne Werkzeug einstellbar
• Zusätzliche Befestigung für das Pissoir mit Zubehör möglich
• Mit Zubehör einstellbar für Urinale mit Spülkopf

Technische Daten

• Durchflussdruck: 100-800 kPa
• Maximaler Prüfdruck des Wassers: 1600 kPa
• Maximaler Prüfdruck der Luft / Inertgas: 300 kPa
• Maximale Wassertemperatur: 30 °C
• Durchfluss bei einem Druck von 1 bar ohne Durchflussregler: 0.3 l/s
• Durchfluss bei einem Druck von 1 bar mit Durchflussregler: 0.24 l/s

Lieferumfang

• Wandanschluss R 1/2"
• Abdeckung für die grobe Montage der Serviceöffnung
• Anschlussset für Urinale, mit Geruchsverschluss für Urinale
• Anschlussbogen aus PE-HD, ø 50 / 63 mm
• Dichtung ø 57 / 50 mm
• 2 Schutzpfropfen
• 2 Gewindestangen M8
• Befestigungsmaterial
