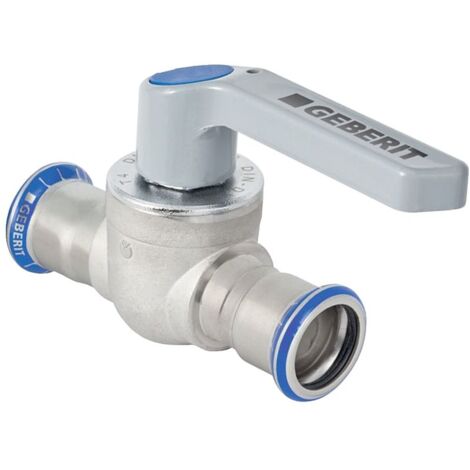

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 15mm, 10 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 15mm, 10 bar

Dieser Edelstahl-Kugelhahn aus dem Mapress-System von Geberit ermöglicht eine zuverlässige Absperrung in Trinkwasser-, Heizungs- und Kühlsystemen. Die robuste Armatur ist für den Einsatz mit oder ohne Frostschutzmittel geeignet und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Konstruktion und Anwendung

Die Armatur ist als gerade Ausführung mit beidseitigen Pressmuffen konzipiert und verfügt über einen Volldurchgang, der eine optimale Durchströmung von Kugel und Grundkörper sicherstellt. Das Gehäuse besteht aus hochwertigem CrNiMo-Stahl 1.4401, während die Kugel aus widerstandsfähigem PPSU gefertigt ist. Zur Abdichtung der Spindel kommt EPDM zum Einsatz. Die Unverpresst-undicht-Funktion ermöglicht eine einfache Kontrolle bei der Installation. Der Kugelhahn ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und bietet durch das austauschbare Oberteil eine hohe Flexibilität.

Technische Daten

• Außendurchmesser: 15 mm
• Nennweite: DN 12
• Betriebstemperatur: -20 bis +95 °C
• Druckstufe: 10 bar
• Werkstoff: Edelstahl 1.4401
• Länge: 10,4 cm
• Z-Maß: 3,2 cm
• Kvs-Wert: 15

Durch die Kombination aus langlebigem Edelstahl und präziser Verarbeitung eignet sich dieses Bauteil ideal für anspruchsvolle Versorgungssysteme. Mit einem Temperaturbereich von -20 bis +95 °C und einer Druckfestigkeit von 10 bar bietet der Kugelhahn eine sichere Lösung für die Durchflussregulierung in Trinkwasserinstallationen sowie Heiz- und Kühlkreisläufen.

Lieferumfang

• 1x Geberit Mapress Edelstahl Kugelhahn
• 1x Set Farbmarkierungen (rot, blau, grün)

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 94952
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 20
• Länge Anschluss 2: 20
• Arbeitslänge Anschluss 1: 32
• Arbeitslänge Anschluss 2: 32
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 59
• Länge Handgriff: 92
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 15
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 12
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Trinkwasserkonform nach UBA: Ja
