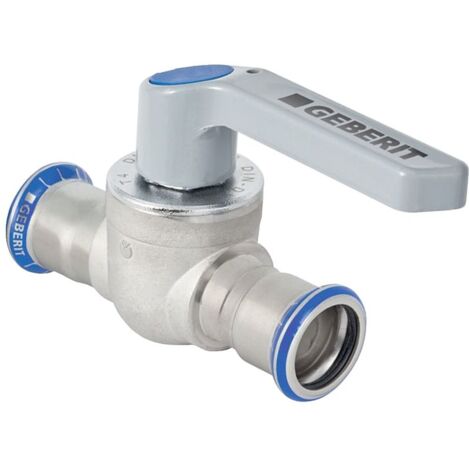

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 54mm, 10 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel Außendurchmesser 54mm, 10 bar

Der Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel ermöglicht eine zuverlässige Absperrung in Trinkwasser-, Heizungs- und Kühlsystemen. Die Armatur ist für Trinkwasser kalt und warm sowie für Kühl- und Heizungswasser mit oder ohne Frostschutzmittel geeignet.

Konstruktion und Bedienung

Die Armatur ist aus CrNiMo-Stahl 1.4401 gefertigt und verfügt über eine Kugel aus PPSU. Durch die Bauweise sind Kugel und Grundkörper vollständig durchströmt, was einen optimalen Durchfluss sicherstellt. Die Bedienung erfolgt über einen Betätigungshebel, der mittels Schraube befestigt ist. Ein Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, was eine einfache Kontrolle während der Installation ermöglicht.

Einsatzbereiche

Der Kugelhahn ist für einen Betriebstemperaturbereich von -20 bis +95 °C ausgelegt. Mit einem Außendurchmesser von 54 mm und der Pressmuffen-Anbindung ist das Bauteil auf moderne Versorgungssysteme abgestimmt. Die primäre Spindeldichtung besteht aus EPDM.

Technische Daten

• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Werkstoff: Edelstahl 1.4401
• Betriebstemperatur: -20 bis +95 °C
• Druckstufe: 10 bar
• Kvs-Wert: 260
• Länge: 20,6 cm
• Z-Maß: 6,8 cm

Die Edelstahl-Konstruktion und der Volldurchgang machen diesen Kugelhahn zu einer langlebigen Lösung für anspruchsvolle Installationen. Mit einer Druckstufe von 10 bar und einem Kvs-Wert von 260 bietet die Armatur eine hohe Leistungsfähigkeit bei einem Außendurchmesser von 54 mm. Die einfache Handhabung durch den Betätigungshebel und die EPDM-Spindeldichtung unterstützen eine effiziente Betriebsweise in Trinkwasser- sowie Heizungssystemen.

Lieferumfang

• 1x Geberit Mapress Edelstahl Kugelhahn
• 1x Farbmarkierungen (rot, blau, grün)

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 94958
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 54
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 35
• Länge Anschluss 2: 35
• Arbeitslänge Anschluss 1: 68
• Arbeitslänge Anschluss 2: 68
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 90
• Länge Handgriff: 147
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 260
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 50
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Trinkwasserkonform nach UBA: Ja
