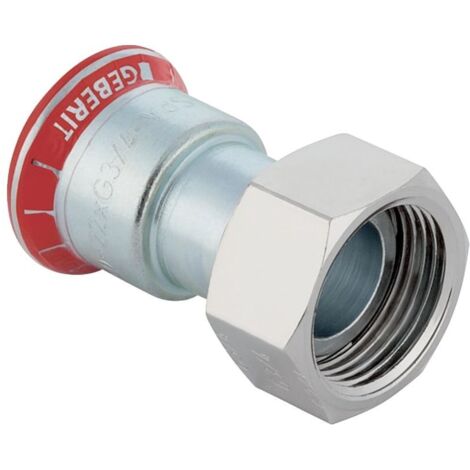

Geberit Mapress C-Stahl Anschluss mit Überwurfmutter D 22mm, ID 13mm, G 3/4"

Geberit Mapress C-Stahl Anschluss mit Überwurfmutter D 22mm, ID 13mm, G 3/4"

Dieser Anschluss aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung in Heizungs- und Kühlsystemen. Das Bauteil kombiniert eine Pressmuffe mit einer vernickelten Messing-Überwurfmutter und ist für eine effiziente Montage konzipiert.

Zuverlässige Verbindungstechnik

Die Konstruktion aus unlegiertem Stahl 1.0034 (E195) zeichnet sich durch hohe Stabilität aus. Zur Erhöhung der Installationssicherheit ist der Fitting mit einem Pressindikator ausgestattet, der eine optische Kontrolle der Verpressung ermöglicht. Zudem ist das System im unverpressten Zustand undicht, was eine schnelle Überprüfung der Dichtheit während der Druckprobe erlaubt. Ein schwarzer Dichtring aus CIIR sorgt für die notwendige Abdichtung im Betrieb.

Einsatzbereich und Montage

Der Anschluss ist für den Einsatz in geschlossenen Heizungs- und Kühlkreisläufen optimiert. Die Kombination aus der Pressmuffe und der Überwurfmutter erlaubt eine flexible Anbindung an entsprechende Systemkomponenten. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verschmutzungen bis zur Installation. Mit einer Temperaturbeständigkeit von bis zu 100 °C deckt der Fitting die gängigen Anforderungen in der Haustechnik ab.

Die robuste Ausführung aus verzinktem C-Stahl unterstützt eine langlebige Installation in Versorgungssystemen. Mit einem Rohraußendurchmesser von 22 mm und einem G 3/4 Zoll Gewindeanschluss bietet das Bauteil eine präzise Passform für die Nennweite DN 20. Die Kombination aus bewährter Pressverbindung und der vernickelten Überwurfmutter ermöglicht eine sichere Anbindung in Heizungs- und Kühlanlagen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 22 mm
• Gewindeanschluss: G 3/4 Zoll
• Nennweite: DN 20
• Länge: 5,4 cm
• Z-Maß: 2,7 cm
• Dichtungsmaterial: CIIR
• Temperaturbereich: 0 bis 100 °C

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 25049
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 54
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 33
• Arbeitslänge Anschluss 1: 13,5
• Arbeitslänge Anschluss 2: 13,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
