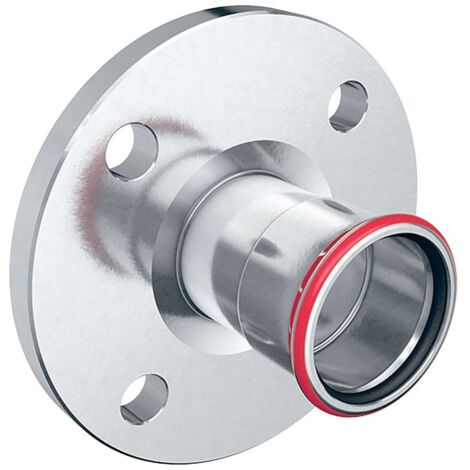

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 42mm, DN 40

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 42mm, DN 40

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt.

Zuverlässige Verbindungstechnik

Die Komponente ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und verfügt über eine galvanisch verzinkte Oberfläche. Zur Erhöhung der Sicherheit bei der Installation ist das Bauteil unverpresst undicht und mit einem Pressindikator ausgestattet. Der integrierte Dichtring aus schwarzem CIIR sorgt für eine zuverlässige Abdichtung. Die Flanschverbindung entspricht der Form B1 gemäß EN 1092-1 mit erhöhter Dichtleiste.

Technische Daten

• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Flansch-Lochkreisdurchmesser: 110 mm
• Schraubenlochdurchmesser: 18 mm
• Anzahl Schrauben: 4 St.
• Länge: 7,9 cm
• Werkstoff: Stahl 1.0034 (E195)
• Dichtmaterial: CIIR
• Druckstufe: PN 10/16

Durch die robuste Konstruktion ermöglicht dieser Flansch eine sichere Systemanbindung. Mit einem Außendurchmesser von 42 mm und der Auslegung auf DN 40 eignet er sich für anspruchsvolle Installationsumgebungen. Die Kombination aus bewährter Pressmuffentechnik und standardisierter Flanschverbindung unterstützt eine effiziente Montage und hohe Betriebssicherheit in verschiedenen Versorgungsnetzen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23757
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 79
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 150
• Länge Anschluss 1: 61
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
