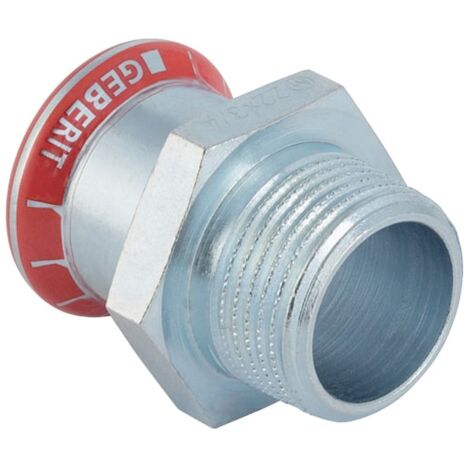

Geberit Mapress C-Stahl Übergang mit Außengewinde D 28mm, R 3/4", 21717

Geberit Mapress C-Stahl Übergang mit Außengewinde D 28mm, R 3/4", 21717

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine sichere Verbindung zwischen einem Presssystem und einer Komponente mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Fitting ist aus unlegiertem Stahl (1.0034 E195) gefertigt und galvanisch verzinkt. Die Konstruktion umfasst eine Pressmuffe mit einem Dichtring aus CIIR, der für eine zuverlässige Abdichtung sorgt. Ein wesentliches Merkmal ist die Eigenschaft unverpresst undicht, die eine einfache Kontrolle der Verbindung während der Montage ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Die Fertigung nach DIN EN 10305 macht diesen Übergang zu einer langlebigen Lösung für Leitungssysteme. Mit einem Rohraußendurchmesser von 28 mm und einem kegeligen Außengewinde von 3/4 Zoll bietet das Bauteil eine passgenaue Schnittstelle. Die Einhaltung der herstellerspezifischen Verlegerichtlinien ist für eine fachgerechte Montage erforderlich.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Rohraußendurchmesser: 28 mm
• Außengewinde: R 3/4 Zoll
• Nennweite: DN 25
• Länge: 4,6 cm
• Dichtungsmaterial: CIIR

Der Übergang aus unlegiertem C-Stahl verbindet eine Pressmuffe mit einem kegeligen Außengewinde und ist für einen Rohraußendurchmesser von 28 mm ausgelegt. Durch die Kombination aus galvanisch verzinktem Stahl und einem Dichtring aus CIIR ist eine dauerhafte Installation in verschiedenen Anwendungsbereichen sichergestellt. Die Eigenschaft unverpresst undicht sowie der integrierte Pressindikator unterstützen eine effiziente und kontrollierte Montage.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21717
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 46
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 20
• Länge Anschluss 2: 26
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
