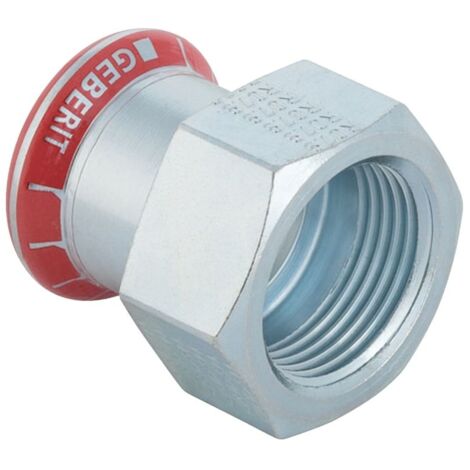

Geberit Mapress C-Stahl Übergang mit Innengewinde D 35mm, Rp 1 1/4", 21811

Geberit Mapress C-Stahl Übergang mit Innengewinde D 35mm, Rp 1 1/4", 21811

Der Geberit Mapress C-Stahl Übergang mit Innengewinde ermöglicht eine sichere Verbindung zwischen einem Presssystem und Komponenten mit zylindrischem Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und besteht aus unlegiertem Stahl 1.0034 (E195).

Zuverlässige Verbindungstechnik

Der Fitting verfügt über eine Pressmuffe mit M-Kontur und ist für eine dauerhafte, zugfeste Installation ausgelegt. Ein integrierter schwarzer Dichtring aus CIIR sorgt für die notwendige Abdichtung. Zur Erhöhung der Montagesicherheit ist das Bauteil im unverpressten Zustand undicht und mit einem Pressindikator ausgestattet. Ein transparenter Schutzstopfen schützt die Pressmuffe vor Verschmutzungen bis zur Installation.

Material und Korrosionsschutz

Das Material ist galvanisch verzinkt, um einen soliden Korrosionsschutz zu bieten. Bei Installationen bis DN 50 ist der Fitting zusätzlich mit einer Geberit Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln. Für größere Dimensionen ab DN 65 gelten die Vorgaben nach AGI Arbeitsblatt Q 151. Die Montage hat gemäß den geltenden Verlegerichtlinien des Herstellers zu erfolgen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 35 mm
• Innengewinde: Rp 1 1/4 Zoll
• Nennweite: DN 32
• Länge: 4,9 cm
• Z-Maß: 0,4 cm
• Dichtungsmaterial: CIIR

Dieser Übergang kombiniert bewährte Pressverbindungstechnik mit einer passgenauen Gewindeanbindung. Mit einem Außendurchmesser von 35 mm, einer Nennweite von DN 32 und einem Rp 1 1/4 Zoll Innengewinde stellt das Bauteil eine effiziente Lösung für professionelle Installationen in Versorgungssystemen dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21811
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 49
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 26
• Länge Anschluss 2: 23
• Arbeitslänge Anschluss 1: 2
• Arbeitslänge Anschluss 2: 2
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
