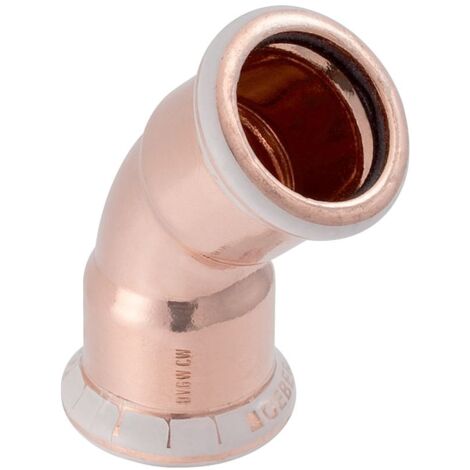

Geberit Mapress Bogen 45 Grad, 42mm, Kupfer, 60607

Geberit Mapress Bogen 45 Grad, 42mm, Kupfer, 60607

Dieser 45-Grad-Bogen aus Kupfer dient als Verbindungselement in Kupfer-Rohrleitungssystemen für die Haustechnik, Industrie und den Schiffbau. Das Bauteil ist für Trinkwasseranwendungen gemäß UBA-Konformität zugelassen und ermöglicht durch beidseitige Pressmuffen eine effiziente sowie zugfeste Installation.

Zuverlässige Verbindungstechnik

Der Bogen besteht aus hochwertigem Cu-DHP Kupfer (CW024A). Zur Erhöhung der Montagesicherheit verfügt das Bauteil über einen Pressindikator sowie einen transparenten Schutzstopfen, der die Pressmuffe bis zur Verarbeitung sauber hält. Die Unverpresst-undicht-Funktion sorgt bei diesem Durchmesser für zusätzliche Sicherheit bei der Druckprüfung der Anlage.

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Winkel: 45 °
• Länge: 4,7 cm
• Z-Maß: 1,7 cm
• Dichtungsmaterial: CIIR

Die robuste Ausführung aus Kupfer ermöglicht eine langlebige Installation in anspruchsvollen Versorgungssystemen. Mit einem Außendurchmesser von 42 mm und einem Winkel von 45 Grad bietet das Formstück eine präzise Passform für professionelle Rohrleitungsführungen. Die integrierte Dichtung und die bewährte Presskontur unterstützen eine schnelle und sichere Montage in Trinkwasser- und Industrieinstallationen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60607
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
