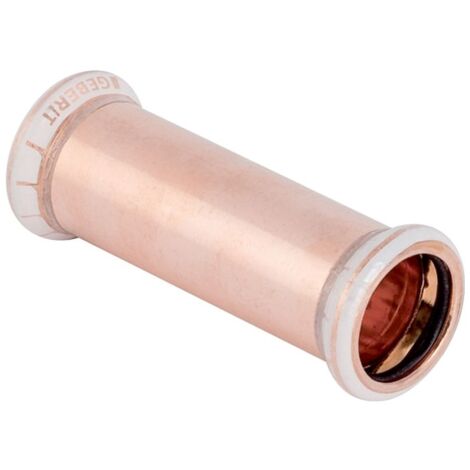

Geberit Schiebemuffe Mapress, 28mm, Kupfer, 62105

Geberit Schiebemuffe Mapress, 28mm, Kupfer, 62105

Die Geberit Mapress Schiebemuffe aus Kupfer ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Das Bauteil dient der sicheren Verbindung von Kupferrohren und ist für Trinkwasserinstallationen gemäß UBA-Vorgaben geeignet.

Funktion und Montage

Die Schiebemuffe ist beidseitig mit Pressmuffen ausgestattet, die eine zugfeste Verbindung ermöglichen. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle des Verpressvorgangs. Bei Durchmessern bis 54 mm ist das System unverpresst undicht, was eine zusätzliche Sicherheit bei der Installation bietet. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Material und Ausführung

Das Bauteil besteht aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412. Die Dichtung besteht aus CIIR, was eine dauerhafte Abdichtung in den vorgesehenen Anwendungsbereichen sicherstellt. Die Muffe ist systemgebunden und für eine präzise Passform in Versorgungssystemen ausgelegt.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Rohraußendurchmesser: 28 mm
• Nennweite: DN 25
• Länge: 9,1 cm
• Einstecktiefe: 3 cm
• Z-Maß: 3,1 cm
• Anschlussart: Pressmuffe (M-Kontur)

Die Schiebemuffe überzeugt durch ihre robuste Materialbeschaffenheit und die Eignung für Trinkwasserinstallationen. Mit einem Rohraußendurchmesser von 28 mm und einer Nennweite von DN 25 ist sie präzise auf die Anforderungen moderner Versorgungssysteme abgestimmt. Die Kombination aus hochwertigem Kupfer, der M-Kontur-Verbindung und dem integrierten Pressindikator ermöglicht eine effiziente und sichere Installation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 62105
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 91
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 45,5
• Länge Anschluss 2: 45,5
• Arbeitslänge Anschluss 1: 15,5
• Arbeitslänge Anschluss 2: 15,5
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
