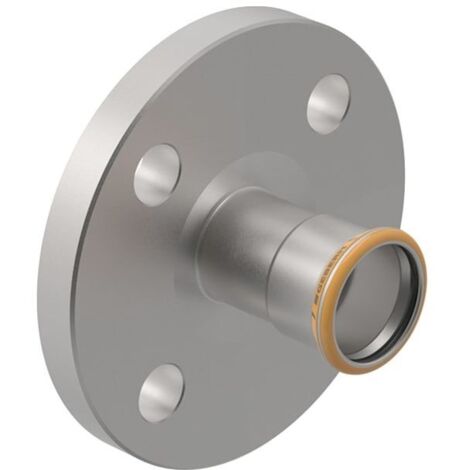

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 35mm, DN 32

Geberit Mapress Therm Flansch, DN 32, 35mm, Edelstahl, Edelstahl, 43736

Der Geberit Mapress Therm Flansch ermöglicht eine sichere Verbindung zwischen Presssystemen und Flanschanschlüssen in Heizungs- und Versorgungsanlagen. Das Bauteil aus Edelstahl ist für einen Nenndurchmesser von DN 32 ausgelegt und verfügt über eine Pressmuffe. Die Ausführung entspricht der Form B1 nach EN 1092-1 mit erhöhter Dichtleiste.

Robuste Verbindungstechnik

Der Flansch ist mit einem Dichtring aus CIIR ausgestattet. Die Eigenschaft unverpresst undicht ermöglicht eine direkte Prüfung der Verbindung auf Dichtheit während der Installation. Das Bauteil ist für einen Betriebsdruck von PN 10/16 ausgelegt und zeichnet sich durch eine hohe Zugfestigkeit aus. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Die Konstruktion aus Edelstahl sorgt für Langlebigkeit in Versorgungssystemen. Mit einem Rohraußendurchmesser von 35 mm und einem Flansch-Lochkreisdurchmesser von 100 mm ist der Flansch auf gängige Industriestandards abgestimmt. Die Kombination aus Pressmuffe und Flanschverbindung bietet eine effiziente Lösung für den Anlagenbau.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Flansch-Lochkreisdurchmesser: 100 mm
• Anzahl Schrauben: 4 St.
• Dichtringmaterial: CIIR
• Druckstufe: PN 10/16
• Länge: 7,2 cm

Der Flansch aus Edelstahl bietet eine zuverlässige Lösung für Heizungs- und Versorgungsanlagen. Mit einer Nennweite von DN 32 und einem Rohraußendurchmesser von 35 mm ist er für den professionellen Einsatz konzipiert. Die Kombination aus Pressmuffe und Flanschanschluss nach EN 1092-1 ermöglicht eine stabile Verbindung bei einem Betriebsdruck von PN 10/16.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43736
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 72
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 140
• Länge Anschluss 1: 54
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 46
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
