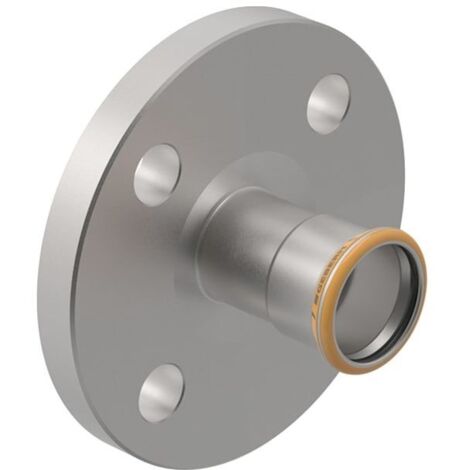

Geberit Mapress Therm Flansch, PN 6, DN 32, 35mm, Edelstahl, 43746

Geberit Mapress Therm Flansch, PN 6, DN 32, 35mm, Edelstahl, 43746

Der Geberit Mapress Therm Flansch dient als Verbindungselement für Versorgungssysteme, wie Heizungs- und Kühlanlagen. Das Bauteil kombiniert eine Pressmuffe mit einem Flanschanschluss und ist aus hochwertigem Edelstahl gefertigt. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Robuste Verbindungstechnik

Der Flansch entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste. Die Verbindung ist zugfest ausgelegt und mit einem Dichtring aus schwarzem CIIR ausgestattet. Das Bauteil ist im unverpressten Zustand undicht, was eine einfache Kontrolle während der Montage ermöglicht. Der integrierte Pressindikator unterstützt die visuelle Überprüfung der fachgerechten Verpressung.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Druckstufe: PN 6
• Flansch-Lochkreisdurchmesser: 90 mm
• Anzahl Schrauben: 4 St.
• Länge: 6,8 cm

Durch die Fertigung aus rostfreiem Stahl bietet dieses Bauteil eine hohe Stabilität in anspruchsvollen Versorgungssystemen. Mit einer Nennweite von DN 32 und einem Rohraußendurchmesser von 35 mm ist der Flansch für den professionellen Einsatz optimiert. Die Kombination aus Pressmuffe und Flanschanschluss ermöglicht eine zuverlässige Integration in bestehende Rohrleitungsnetze.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 43746
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 68
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Druckstufe Flansch (PN): PN 6
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 120
• Länge Anschluss 1: 54
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
