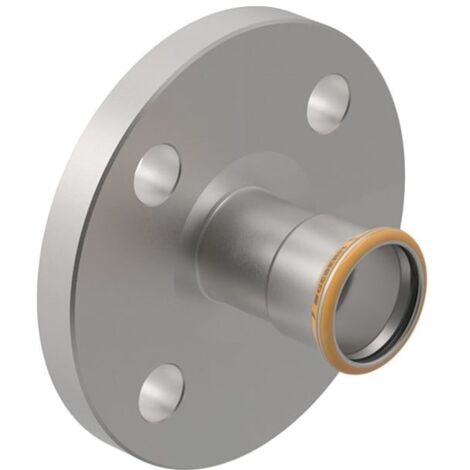

Geberit Mapress Therm Flansch PN 6, mit Pressmuffe d 42mm, DN 40

Geberit Mapress Therm Flansch PN 6, DN 40, 42mm, Edelstahl, 43747

Dieser Flansch aus der Serie Mapress Therm dient der Verbindung zwischen Presssystemen und Flanschkomponenten in Heizungs- und Versorgungsanlagen. Das Bauteil aus Edelstahl ist für einen Nenndruck von PN 6 ausgelegt und verfügt über eine Pressmuffe für die Montage. Die Konstruktion ist für den Einsatz in geschlossenen Systemen konzipiert.

Verbindungstechnik und Dichtung

Der Flansch ist nach der Norm EN 1092-1 in der Form B1 gefertigt, was eine erhöhte Dichtleiste mit Standarddichtfläche umfasst. Das System ist unverpresst undicht und mit einem Pressindikator ausgestattet, der eine Kontrolle der Verpressung ermöglicht. Der Dichtring aus schwarzem CIIR sorgt für die Abdichtung innerhalb der Betriebsparameter. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite (DN): 40
• Rohraußendurchmesser: 42 mm
• Druckstufe: PN 6
• Flansch-Lochkreisdurchmesser: 100 mm
• Anzahl Schraubenlöcher: 4
• Länge: 7,5 cm
• Dichtungsmaterial: CIIR

Die Ausführung aus Edelstahl in Kombination mit der Pressmuffe ermöglicht eine zugfeste Verbindung in Versorgungssystemen. Mit einer Nennweite von DN 40 und einem Rohraußendurchmesser von 42 mm ist das Bauteil auf Systemanforderungen abgestimmt. Der Pressindikator unterstützt die Montage vor Ort.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 43747
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 75
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Druckstufe Flansch (PN): PN 6
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 130
• Länge Anschluss 1: 61
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 45
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
