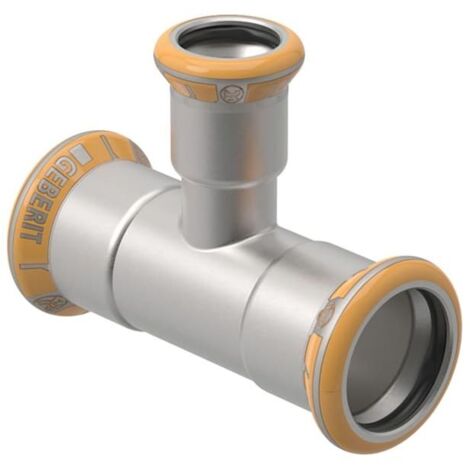

Geberit Mapress Therm T-Stück reduziert d 108mm, d1 42mm, d2 108mm

Geberit Mapress Therm T-Stück reduziert D 108mm, D1 42mm, D2 108mm, 41247

Das T-Stück aus der Serie Mapress Therm von Geberit ermöglicht eine zuverlässige Abzweigung in Heizungs- und Kühlsystemen. Das aus hochwertigem Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Kreisläufen konzipiert.

Zuverlässige Verbindungstechnik

Das Bauteil verfügt über drei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, wodurch sich Fehlverbindungen bei der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung.

Material und Anwendung

Der Fitting besteht aus rostfreiem Edelstahl und ist mit einem Dichtring aus schwarzem CIIR ausgestattet. Aufgrund der spezifischen Materialeigenschaften ist das Bauteil ausschließlich für geschlossene Systeme vorgesehen und nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser Anschluss 1: 108 mm
• Rohraußendurchmesser Anschluss 2: 42 mm
• Rohraußendurchmesser Anschluss 3: 108 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Gesamtlänge: 31 cm
• Z-Maß: 8 cm

Durch die präzise Fertigung aus Edelstahl und die bewährte M-Kontur bietet dieses T-Stück eine langlebige Lösung für die Installation in Heizungs- und Kühlanlagen. Mit einem Rohraußendurchmesser von 108 mm an den Hauptanschlüssen und einem 42 mm Abgang ermöglicht es eine effiziente Leitungsführung. Die Kombination aus unverpresst undichter Geometrie und dem integrierten Pressindikator sorgt für eine hohe Sicherheit bei der Montage und im laufenden Betrieb.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 41247
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 42
• Rohraußendurchmesser Anschluss 3: 108
• Länge Anschluss 1: 155
• Länge Anschluss 2: 99
• Arbeitslänge Anschluss 1: 80
• Arbeitslänge Anschluss 2: 69
• Länge Anschluss 3: 155
• Arbeitslänge Anschluss 3: 80
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
