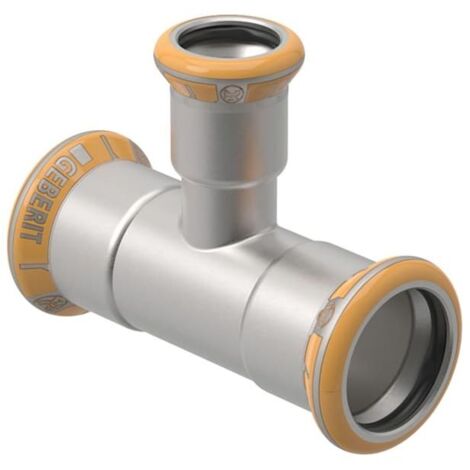

Geberit Mapress Therm T-Stück reduziert d 76,1mm, d1 28mm, d2 76,1mm

Geberit Mapress Therm T-Stück reduziert D 76,1mm, D1 28mm, D2 76,1mm, 41230

Das Geberit Mapress Therm T-Stück ermöglicht eine präzise Abzweigung in Versorgungssystemen wie Heizungs- oder Kühlanlagen. Das aus Edelstahl gefertigte Formteil ist für eine dauerhafte und zugfeste Verbindung konzipiert und verfügt über drei Pressmuffen-Anschlüsse mit der Kontur M.

Montage und Sicherheit

Die Verbindungstechnik ist für eine effiziente Installation optimiert: Das Bauteil ist im unverpressten Zustand undicht, was eine schnelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung. Die Abdichtung erfolgt über einen Dichtring aus schwarzem CIIR. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Ausführung

Mit einem Außendurchmesser von 76,1 mm an den Hauptanschlüssen und einer Reduzierung auf 28 mm am Abzweig bietet das T-Stück eine passgenaue Lösung für anspruchsvolle Rohrleitungssysteme. Die robuste Konstruktion aus rostfreiem Stahl sorgt für Langlebigkeit und Korrosionsbeständigkeit im Betrieb.

Technische Daten

• Werkstoff: Edelstahl
• Außendurchmesser Anschluss 1: 76,1 mm
• Außendurchmesser Anschluss 2: 28 mm
• Außendurchmesser Anschluss 3: 76,1 mm
• Nennweite: DN 65 / 25 / 65
• Winkel: 90 °
• Länge: 23 cm
• Z-Maß: 6,2 cm
• Dichtungsmaterial: CIIR

Das T-Stück überzeugt durch seine passgenaue Geometrie und die zuverlässige Verbindungstechnik. Mit einer Gesamtlänge von 23 cm und der bewährten M-Kontur eignet sich das Bauteil ideal für die fachgerechte Leitungsführung in Versorgungssystemen. Die Kombination aus hochwertigem Edelstahl und der integrierten Dichtung aus CIIR stellt eine stabile und dichte Verbindung sicher.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 41230
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Nenndurchmesser Anschluss 3: DN 65
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 28
• Rohraußendurchmesser Anschluss 3: 76,1
• Länge Anschluss 1: 115
• Länge Anschluss 2: 75
• Arbeitslänge Anschluss 1: 62
• Arbeitslänge Anschluss 2: 52
• Länge Anschluss 3: 115
• Arbeitslänge Anschluss 3: 62
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
