Allgemeine Beschreibung

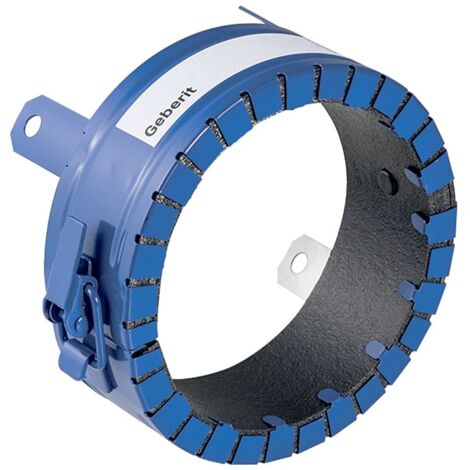

Das Geberit Rohrschott 90 Plus EN mit einem Außendurchmesser von 200 mm ist ideal für den Schutz vor Rauch- und Feuerausbreitung. Es eignet sich für Rohrdurchführungen von 0° bis 90° in Wänden oder Decken und kann schräg eingebaut werden. Das Rohrschott ist für die Feuerwiderstandsklassen F 30 bis F 90 geeignet und kann teilweise oder vollständig eingemörtelt werden. Es ist kompatibel mit Geberit Silent-Pro, Silent-db20, Silent-PP und PE.Technische daten
- Werkstoff: Edelstahl
- DN / Nennweite: 200
- Außendurchmesser: 200 mm
- Außendurchmesser (d1): 207 mm
- Außendurchmesser (D): 27,2 cm
- Länge (L): 12,5 cm
- Länge Teilmaß (l1): 9 cm
Kompatibilität und Zubehör
- Kompatibel mit Geberit Silent-Pro, Silent-db20, Silent-PP und PE
- Zusätzlicher Lieferumfang: Betonschrauben, Körperschalldämmung, Klebestreifen, Hinweisschild
Installation
- Einbau in Decken und Wänden mit Feuerwiderstand F 30 bis F 90
- Geeignet für Decken- und Wandstärken ab 100 mm
- Einbau im Nullabstand zu Absperrvorrichtungen nach DIN 18017-3
- Nachträglicher Einbau in Decken und Wände mit Feuerwiderstandsklasse F 30 bis F 90
Anwendung
- Schutz vor Rauch- und Feuerausbreitung
- Für Rohrdurchführungen in Wänden oder Decken
- Einbau bei stockwerksdurchdringenden Duschabläufen Geberit CleanLine und Setaplano
Weitere Informationen
- Feuerwiderstandsklassen R 30, R 60 und R 90 nach DIN 4102-11
- Allgemeine Bauartgenehmigung Nr. Z-19.53-2236
