Allgemeine Beschreibung

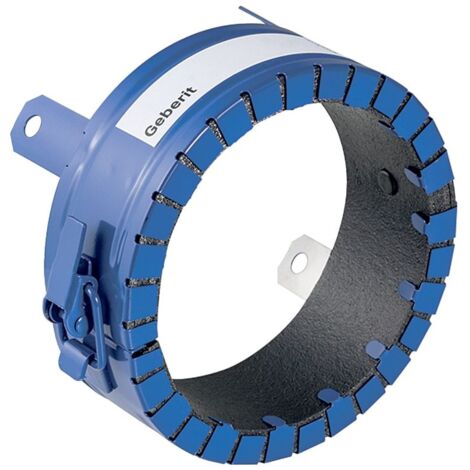

Der Geberit Rohrschott 90 Plus EN ist eine hochwertige Lösung für Rohrdurchführungen in Wänden und Decken, die sowohl schalldämmende als auch feuerhemmende Eigenschaften bietet. Er ist für verschiedene Geberit Systeme geeignet und ermöglicht einen sicheren Einbau in unterschiedlichen Feuerwiderstandsklassen.Technische daten
- Werkstoff: Edelstahl
- DN / Nennweite: 60 / 70
- d, ø / Außendurchmesser: 63 / 75 mm
- D / Außendurchmesser: 10,2 cm
- L / Länge: 8,5 cm
Kompatibilität und Zubehör
- Für Geberit Silent-Pro
- Für Geberit Silent-db20
- Für Geberit Silent-PP
- Für Geberit PE
- Zusätzlicher Lieferumfang: Betonschrauben, Körperschalldämmung, Klebestreifen, Hinweisschild
Installation
- Geeignet für schrägen Einbau in Decken und Wänden der Feuerwiderstandsklassen F 30 bis F 90, teilweise oder vollständig eingemörtelt
- Einbau in Decken und Wänden über Geberit Silent-Pro und Geberit Silent-PP Steckmuffen
- Einbau in Decken und Wänden über Isol Flex Schalldämmmatte und AF/Armaflex Dämmung
- Einbau im Nullabstand zu Absperrvorrichtungen nach DIN 18017-3
- Nachträglicher Einbau in Decken und Wände mit Feuerwiderstandsklassen F 30 bis F 90
Anwendung
- Schutz vor Rauch- und Feuerausbreitung
- Für Rohrdurchführungen von 0° bis 90° in Wand oder Decke
- Einbau bei stockwerksdurchdringenden Duschabläufen Geberit CleanLine und Geberit Setaplano
Weitere Informationen
- Feuerwiderstandsklassen R 30, R 60 und R 90 nach DIN 4102-11
- Allgemeine Bauartgenehmigung Nr. Z-19.53-2236
