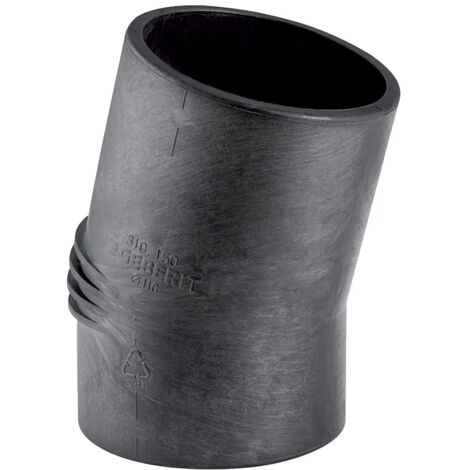

Geberit Silent db20 Bogen 15 Grad, Außendurchmesser 90mm

Geberit Silent-db20 Bogen 15 Grad, DN 90, PE-S2, Schwarz, 308150141

Dieser Bogen aus der Serie Silent-db20 von Geberit ermöglicht eine zuverlässige Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das hochschalldämmende Formstück aus PE-S2 zeichnet sich durch eine robuste Materialbeschaffenheit aus.

Einsatz und Eigenschaften

Das Bauteil ist für den Einsatz in Entwässerungssystemen konzipiert, bei denen eine effektive Geräuschreduzierung erforderlich ist. Der Bogen verfügt über einen Winkel von 15 Grad und einen Nenndurchmesser von DN 90. Dank der langen Schenkel lässt sich das Element flexibel an die baulichen Gegebenheiten anpassen und ist bei Bedarf um bis zu 5,5 cm kürzbar. Die Verbindung erfolgt über Kunststoffschweißenden, die eine zugfeste Installation innerhalb des Systems ermöglichen.

Technische Daten

• Nennweite: DN 90
• Winkel: 15 °
• Werkstoff: PE-S2
• Außendurchmesser: 90 mm
• Schenkellänge: 10 cm
• Maximale Kürzung: 5,5 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Durch die Kombination aus hochwertigem PE-S2 Material und der schalloptimierten Konstruktion bietet dieses Formstück eine effiziente Lösung für anspruchsvolle Entwässerungsprojekte. Mit einem Nenndurchmesser von DN 90 und einem Winkel von 15 Grad fügt es sich präzise in das Silent-db20 System ein und unterstützt eine fachgerechte sowie zugfeste Leitungsführung.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308150141
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 15
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 100
• Länge Anschluss 2: 55
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• EPD Nummer: HUB-1813
