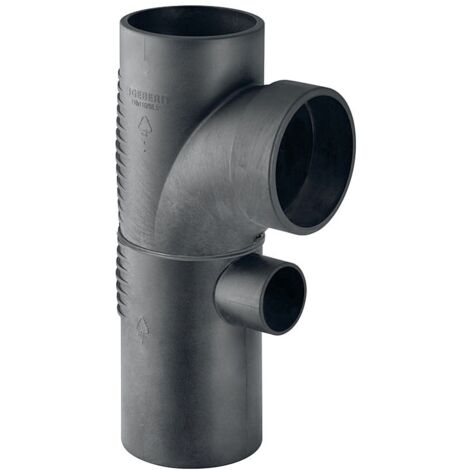

Geberit Silent db20 Kombibogenabzweig 88,5 Grad, d 110mm, d1 90mm, d2 56mm

Geberit Silent db20 Kombibogenabzweig 88,5 Grad, D 110mm, D1 90mm, D2 56mm

Dieser Kombibogenabzweig aus der Serie Silent-db20 von Geberit ist für die Gebäudeentwässerung konzipiert. Das geschweißte Formstück eignet sich für Objekte mit erhöhten Schallschutzanforderungen und ermöglicht den Anschluss tief liegender Abläufe von Duschelementen.

Konstruktion und Material

Das aus PE-S2 gefertigte Bauteil verfügt über einen Innenradius, der eine strömungsgünstige Entwässerung unterstützt. Die Oberfläche des schwarzen Fittings ist unbehandelt. Die Verbindung erfolgt über Kunststoffschweißenden, was eine systemgebundene Integration in das Rohrnetz ermöglicht.

Technische Daten

• Winkel: 88,5 °
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 56 mm
• Außendurchmesser Anschluss 3: 90 mm
• Werkstoff: PE-S2
• Höhe: 33,8 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Durch die präzise Fertigung und den integrierten Innenradius bietet dieses Formstück eine Lösung für anspruchsvolle Entwässerungsinstallationen. Mit einem Winkel von 88,5 Grad und den Anschlussdurchmessern von 110 mm, 90 mm sowie 56 mm fügt sich das Bauteil optimal in das Silent-db20 System ein und unterstützt die Einhaltung hoher Schallschutzstandards im Gebäude.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 310811141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Werkstoff: Polyethylen (PE)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 3: Kunststoffschweißende
• Anschluss 4: Kunststoffschweißende
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 56
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 110
• Länge Anschluss 1: 135
• Länge Anschluss 2: 90
• Länge Anschluss 3: 115
• Länge Anschluss 4: 90
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1813
