Allgemeine Beschreibung

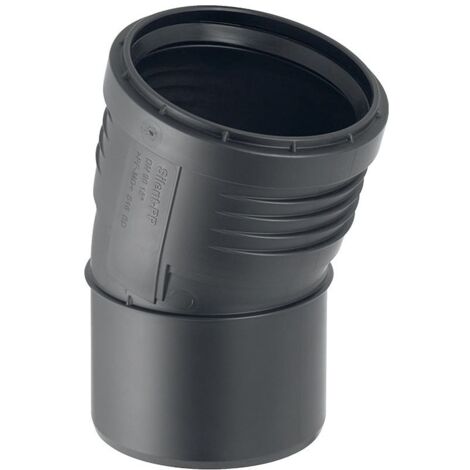

Der Geberit Silent PP Bogen 390720141 ist ein schalloptimierter Bogen mit einem Winkel von 15° und einem Nenndurchmesser von DN 150. Er ist speziell für die Ableitung von Abwasser innerhalb von Gebäuden konzipiert und eignet sich für erdverlegte Abwasserleitungen. Der Bogen kann auch in Zentralstaubsaugeranlagen verwendet werden, wobei für diese Anwendungen ausschließlich Bögen mit 45° und den Dimensionen DN 40–50 empfohlen werden.Technische daten
- Montagetemperatur: -10 bis +40 °C
- Wärmeausdehnung: 0,08 mm/(m·K)
- Außendurchmesser: 160 mm
- Schenkellänge: 9,7 cm
- Z-Maß: 1,7 cm
- Z1-Maß: 2,6 cm
- Material: Polypropylen (PP-MD)
- Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 sind die Dimensionen DN 32–50 zu verwenden.
Installation
- Anschluss 1: Schiebeende
- Anschluss 2: Schiebehülse
- Mit Dichtungsmaterial ausgestattet
Anwendung
- Ableitung von Abwasser innerhalb von Gebäuden
- Verwendung in Zentralstaubsaugeranlagen (nur mit 45° Bögen)
