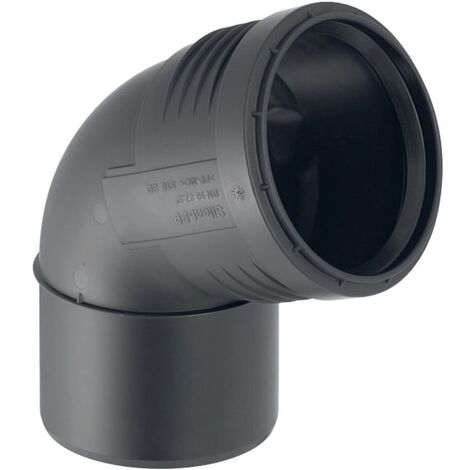

Geberit Silent-PP Bogen 67,5 Grad, Außendurchmesser 160mm

Geberit Bogen Silent-PP 390723141, 67,5 Grad, DN 150, 160mm, PP-MD, Schwarz

Dieser schalloptimierte Bogen aus der Silent-PP Serie von Geberit dient der Abwasserableitung innerhalb von Gebäuden. Das Formstück aus mineralverstärktem Polypropylen (PP-MD) ist für eine Nennweite von DN 150 sowie einen Rohraußendurchmesser von 160 mm ausgelegt und weist einen Winkel von 67,5 Grad auf.

Robuste Materialeigenschaften

Das aus PP-MD gefertigte Bauteil ist für einen Montagetemperaturbereich von -10 bis +40 °C geeignet. Die Verbindung erfolgt über ein Schiebeende, wobei die integrierte EPDM-Dichtung eine sichere Abdichtung unterstützt. Das Material weist eine Wärmeausdehnung von 0,08 mm/(m·K) auf.

Einsatzbereiche und Systemhinweise

Das Formstück ist für die Gebäudeentwässerung konzipiert. Für Zentralstaubsaugeranlagen in Einfamilienhäusern sind ausschließlich Bögen mit 45 Grad und Dimensionen von DN 40 bis 50 zu verwenden. Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 sind ausschließlich die Dimensionen DN 32 bis 50 zulässig.

Technische Daten

• Nennweite: DN 150
• Rohraußendurchmesser: 160 mm
• Winkel: 67,5 °
• Werkstoff: PP-MD
• Dichtungsmaterial: EPDM
• Schenkellänge: 14,3 cm
• Z-Maß: 6,2 cm
• Montagetemperatur: -10 bis +40 °C

Durch die schalloptimierte Konstruktion und die Fertigung aus robustem PP-MD eignet sich dieses Formstück ideal für professionelle Entwässerungssysteme. Mit einem Außendurchmesser von 160 mm und einem Winkel von 67,5 Grad ermöglicht es eine passgenaue Installation. Die integrierte EPDM-Dichtung sorgt für eine zuverlässige Verbindung der Rohrelemente innerhalb der Gebäudeentwässerung.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390723141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 67,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 150
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 160
• Länge Anschluss 1: 143
• Arbeitslänge Anschluss 1: 62
• Arbeitslänge Anschluss 2: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MD
• Werkstoffgüte Anschluss 2: PP-MD
• EPD Nummer: HUB-1814
