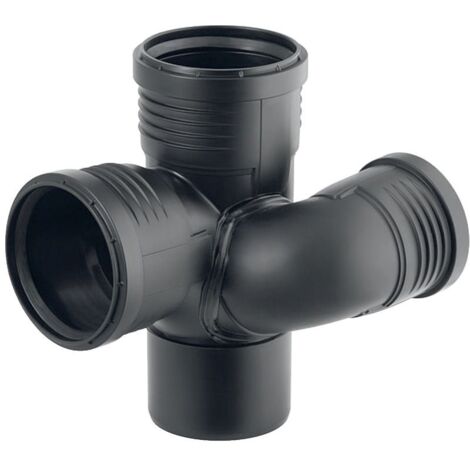

Geberit Silent-PP Schachtbogenabzweig 87,5 Grad Außendurchmesser links Außendurchmesser 90mm, D1 75mm, D2 90mm

Geberit Silent-PP Schachtbogenabzweig 87,5 Grad Außendurchmesser links Außendurchmesser 90mm, D1 75mm, D2 90mm

Dieser schalloptimierte Schachtbogenabzweig dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück aus mineralverstärktem Polypropylen verfügt über einen Innenradius, der eine verbesserte Strömungsführung unterstützt.

Robuste Konstruktion für die Gebäudeentwässerung

Das aus PP-MD gefertigte Bauteil ist für den Einsatz in Entwässerungssystemen konzipiert. Die Ausführung mit Innenradius sorgt für einen strömungsgünstigen Abfluss. Das Formstück ist für einen Montagetemperaturbereich von -10 °C bis +40 °C ausgelegt und wird mit einer EPDM-Dichtung geliefert.

Technische Daten

• Werkstoff: PP-MD
• Winkel: 87,5 °
• Modell: links
• Außendurchmesser: 90 mm / 75 mm / 90 mm
• Nennweite: DN 90 / 70 / 90
• Höhe: 17,6 cm
• Teilmaß: 8,2 cm
• Montagetemperatur: -10 bis +40 °C
• Dichtungsmaterial: EPDM

Durch die schalloptimierte Bauweise stellt dieses Formstück eine zuverlässige Komponente für Entwässerungsinstallationen dar. Mit einem Winkel von 87,5 Grad und der robusten Ausführung aus PP-MD ermöglicht das Bauteil eine sichere Abwasserführung innerhalb des Gebäudes.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390464141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoffgüte: PP-MD
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 90
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 90
• Arbeitslänge Anschluss 1: 63
• Arbeitslänge Anschluss 2: 35
• Arbeitslänge Anschluss 3: 69
• Arbeitslänge Anschluss 4: 53
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1814
