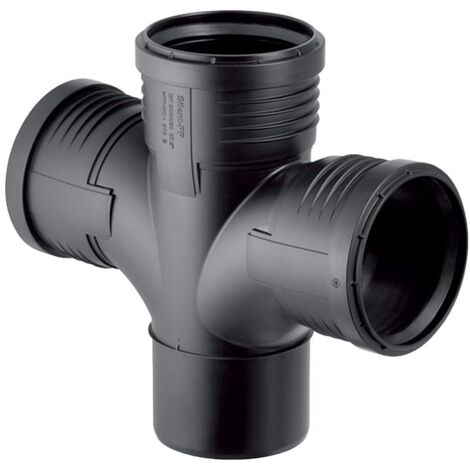

Geberit Silent-PP Bogenabzweig 87,5 Grad zweifach d 110mm, d1 110mm, d2 110mm

Geberit Silent-PP Bogenabzweig 87,5 Grad zweifach D 110mm, D1 110mm, D2 110mm

Dieser schalloptimierte Bogenabzweig aus der Silent-PP Serie von Geberit dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück verfügt über eine fließende Ausführung mit Innenradius, die eine verbesserte Strömungsführung unterstützt.

Robuste Konstruktion für die Gebäudeentwässerung

Das aus mineralverstärktem Polypropylen (PP-MD) gefertigte Bauteil ist für eine zuverlässige Entwässerung konzipiert. Die Montage kann in einem Temperaturbereich von -10 bis +40 °C erfolgen. Dank der integrierten EPDM-Dichtungen ist eine sichere Verbindung der Anschlüsse möglich, wobei das System für eine dauerhafte Installation im Gebäudeinneren ausgelegt ist.

Technische Daten

• Winkel: 87,5 °
• Nennweite: DN 100 / 100 / 100
• Außendurchmesser: 110 mm
• Werkstoff: PP-MD
• Dichtungsmaterial: EPDM
• Höhe: 21,2 cm
• Z-Maß: 8,2 cm
• Wärmeausdehnung: 0,08 mm/(m·K)

Durch die Kombination aus schalloptimiertem Material und der strömungsgünstigen Geometrie mit Innenradius unterstützt dieses Formstück eine geräuscharme und effiziente Abwasserführung. Mit einem Außendurchmesser von 110 mm und dem Winkel von 87,5 ° ist das Bauteil präzise auf die Anforderungen moderner Entwässerungssysteme abgestimmt und ermöglicht eine fachgerechte Installation in der Gebäudeentwässerung.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390566141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoffgüte: PP-MD
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 110
• Rohraußendurchmesser Anschluss 3: 110
• Rohraußendurchmesser Anschluss 4: 110
• Länge Anschluss 1: 151
• Arbeitslänge Anschluss 1: 82
• Arbeitslänge Anschluss 2: 77
• Arbeitslänge Anschluss 3: 77
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1814
