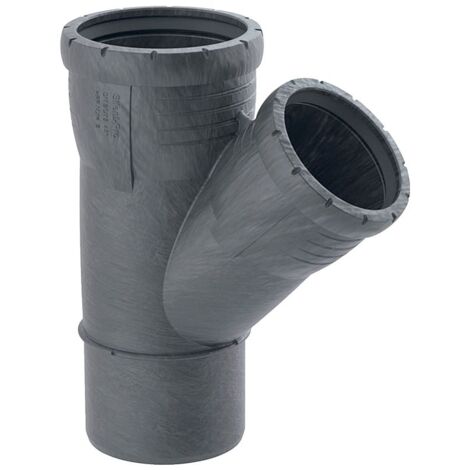

Geberit Silent-Pro Abzweig 45 Grad, 75x50mm, PP-MX, Schwarz, 393332141

Geberit Silent-Pro Abzweig 45 Grad, 75x50mm, PP-MX, Schwarz, 393332141

Der Geberit Silent-Pro Abzweig mit 45 Grad Winkel dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück ist speziell für Installationen mit erhöhten Schallschutzanforderungen konzipiert und besteht aus dem robusten Werkstoff PP-MX. Es eignet sich für den Einsatz in der Gebäudeentwässerung sowie für Druckleitungen von Abwasserhebeanlagen gemäß EN 12050-2 und EN 12050-3, wobei für Letztere ausschließlich die Dimension DN 50 zu verwenden ist.

Material und Eigenschaften

Das Bauteil zeichnet sich durch seine hochschalldämmenden Eigenschaften aus. Die Konstruktion aus Polypropylen (PP-MX) sorgt für Stabilität im Abwassersystem. Für eine zuverlässige Dichtigkeit ist das Formstück mit einer Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Die Montage ist in einem Temperaturbereich von -10 bis +40 Grad Celsius möglich.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 45 Grad
• Nennweite: DN 70 / DN 50
• Außendurchmesser: 75 mm / 50 mm
• Höhe: 13,5 cm
• Montagetemperatur: -10 bis +40 °C
• Dichtungsmaterial: EPDM

Durch die schalloptimierte Materialwahl unterstützt dieses Formstück eine geräuscharme Entwässerung. Mit einem Winkel von 45 Grad und den Nennweiten DN 70 sowie DN 50 ist das Bauteil präzise auf die Anforderungen moderner Abwassersysteme abgestimmt und ermöglicht eine sichere Integration in das Leitungssystem.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393332141
• Ausführung: T-Stück
• Anschluss 1: Schiebeende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polypropylen (PP)
• Werkstoffgüte Anschluss 3: PP-MX
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 70
• Nenndurchmesser Anschluss 3: DN 70
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 75
• Länge Anschluss 1: 57
• Arbeitslänge Anschluss 1: 1
• Arbeitslänge Anschluss 2: 81
• Arbeitslänge Anschluss 3: 78
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 70
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• Mehrteilig: nein
• EPD Nummer: HUB-1815
