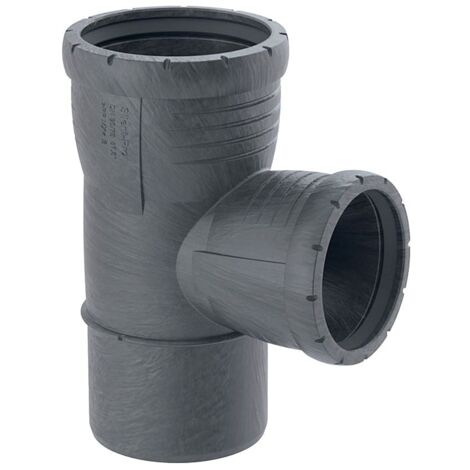

Geberit Silent-Pro Abzweig 87,5 Grad, 75x50mm, PP-MX, Schwarz, 393348141

Geberit Silent-Pro Abzweig 87,5 Grad, 75x50mm, PP-MX, Schwarz, 393348141

Der Geberit Silent-Pro Abzweig mit 87,5-Grad-Winkel dient der effizienten Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das als T-Stück ausgeführte Formstück aus PP-MX eignet sich für die innerhäusliche Entwässerung sowie für Druckleitungen von Abwasserhebeanlagen gemäß EN 12050-2 und EN 12050-3 in der Dimension DN 50.

Hochschalldämmende Materialeigenschaften

Das Bauteil besteht aus dem mineralverstärkten Kunststoff PP-MX, der eine hohe Schalldämmung aufweist. Die Konstruktion ist für einen Montagetemperaturbereich von -10 bis +40 °C ausgelegt. Die Verbindung erfolgt über Schiebeenden, wobei eine integrierte EPDM-Dichtung die notwendige Dichtigkeit im System sicherstellt.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 87,5 °
• Nennweite: DN 70 / 50
• Außendurchmesser: 75 / 50 mm
• Höhe: 11,5 cm
• Montagetemperatur: -10 bis +40 °C
• Dichtungsmaterial: EPDM
• Wärmeausdehnung: 0,08 mm/(m·K)

Durch die Verwendung des schalloptimierten PP-MX Materials unterstützt dieses T-Stück eine geräuscharme Entwässerung. Mit einem Winkel von 87,5 Grad und den Anschlussmaßen von 75 mm auf 50 mm bietet das Bauteil eine präzise Passform für das Silent-Pro System. Die robuste Ausführung ermöglicht eine zuverlässige Funktionalität bei der Ableitung von Abwasser innerhalb von Gebäuden.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393348141
• Ausführung: T-Stück
• Anschluss 1: Schiebeende
• Winkel: 87,5
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polypropylen (PP)
• Werkstoffgüte Anschluss 3: PP-MX
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 70
• Nenndurchmesser Anschluss 3: DN 70
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 75
• Länge Anschluss 1: 84
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 42
• Arbeitslänge Anschluss 3: 31
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 70
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• Mehrteilig: nein
• EPD Nummer: HUB-1815
