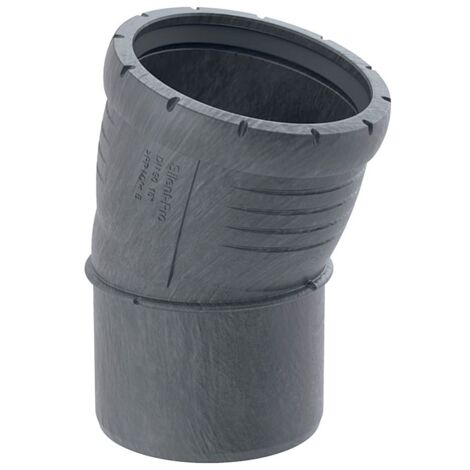

Geberit Silent-Pro Bogen, 15 Grad, DN 50, PP-MX, Schwarz, 393220141

Geberit Silent-Pro Bogen, 15 Grad, DN 50, PP-MX, Schwarz, 393220141

Dieser Bogen aus der Serie Silent-Pro von Geberit ermöglicht eine zuverlässige Abwasserableitung innerhalb von Gebäuden. Das hochschalldämmende Formstück aus PP-MX ist speziell für Installationen mit erhöhten Schallschutzanforderungen konzipiert und eignet sich zudem für Druckleitungen von Abwasserhebeanlagen gemäß EN 12050-2 und EN 12050-3.

Einsatz und Materialeigenschaften

Das aus mineralverstärktem Polypropylen gefertigte Bauteil zeichnet sich durch eine hohe Robustheit aus. Die integrierte Dichtung aus EPDM sorgt für eine sichere Verbindung im System. Mit einem Winkel von 15 Grad und einem Nenndurchmesser von DN 50 ist das Formstück präzise auf die Anforderungen moderner Gebäudeentwässerungssysteme abgestimmt und lässt sich in einem Temperaturbereich von -10 bis +40 °C verarbeiten.

Das System bietet eine effiziente Lösung für die schalloptimierte Entwässerung. Durch die Materialwahl und die passgenaue Fertigung unterstützt das Formstück eine dauerhaft dichte und geräuscharme Leitungsführung, die den hohen Anforderungen an den Schallschutz in Wohn- und Zweckbauten gerecht wird.

Technische Daten

• Winkel: 15 °
• Nennweite: DN 50
• Außendurchmesser: 50 mm
• Werkstoff: PP-MX
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 – +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)
• Schenkellänge: 5,8 cm
• Z-Maß: 0,7 cm

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393220141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 15
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 50
• Rohraußendurchmesser Anschluss 2: 50
• Länge Anschluss 1: 58
• Arbeitslänge Anschluss 1: 7
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
