Geberit Silent-Pro Bogen 87,5 Grad, DN 50, PP-MX, Schwarz, 393224141

Geberit Silent-Pro Bogen 87,5 Grad, DN 50, PP-MX, Schwarz, 393224141

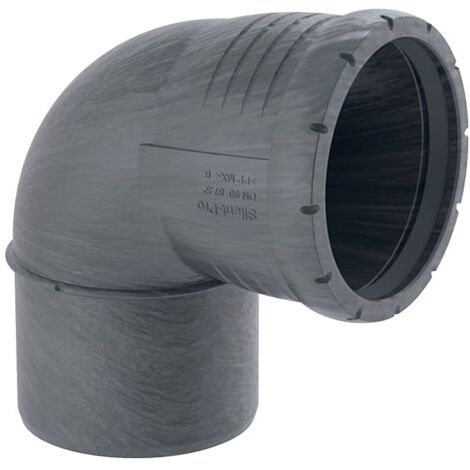

Der Geberit Silent-Pro Bogen ermöglicht eine effiziente Abwasserableitung innerhalb von Gebäuden, insbesondere bei erhöhten Anforderungen an den Schallschutz. Das Formstück ist für den Einsatz in Druckleitungen von Abwasserhebeanlagen gemäß EN 12050-2 und EN 12050-3 in der Dimension DN 50 ausgelegt.

Material und Anwendung

Das aus PP-MX gefertigte Bauteil ist für einen Montagetemperaturbereich von -10 bis +40 °C geeignet. Die integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk sorgt für eine sichere Verbindung im Entwässerungssystem. Mit einem Winkel von 87,5 Grad und einem Außendurchmesser von 50 mm ist das schwarze Formstück präzise auf die Anforderungen moderner Gebäudeentwässerung abgestimmt.

Technische Daten

• Werkstoff: PP-MX
• Nennweite: DN 50
• Winkel: 87,5 Grad
• Außendurchmesser: 50 mm
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)
• Schenkellänge: 7,9 cm
• Z-Maß: 2,8 cm

Durch die schalloptimierte Konstruktion bietet dieses Formstück eine langlebige Lösung für anspruchsvolle Entwässerungsprojekte. Die passgenaue Ausführung mit 50 mm Außendurchmesser unterstützt die Einhaltung strenger Schallschutzvorgaben bei der Abwasserinstallation.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393224141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 87,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 50
• Rohraußendurchmesser Anschluss 2: 50
• Länge Anschluss 1: 79
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 30
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
