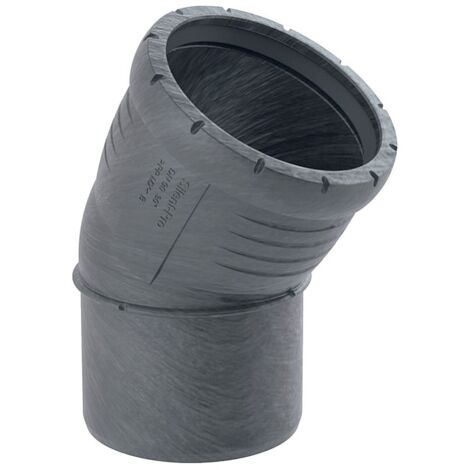

Geberit Bogen Silent-Pro, 30 Grad, DN 70, 75mm, PP-MX, Schwarz, 393321141

Geberit Bogen Silent-Pro, 30 Grad, DN 70, 75mm, PP-MX, Schwarz, 393321141

Dieser schallgedämmte Bogen aus der Silent-Pro Serie ermöglicht eine effiziente Abwasserableitung innerhalb von Gebäuden. Das Formstück ist speziell für Installationen mit erhöhten Anforderungen an den Schallschutz konzipiert und besteht aus robustem PP-MX.

Einsatz und Materialeigenschaften

Das aus Polypropylen gefertigte Bauteil zeichnet sich durch seine hohe Schalldämmung aus und ist für den Einsatz in der Gebäudeentwässerung optimiert. Die Montage kann in einem Temperaturbereich von -10 bis +40 °C erfolgen. Zur sicheren Verbindung ist das Formstück mit einer Dichtung aus EPDM ausgestattet, die eine zuverlässige Abdichtung im System ermöglicht.

Technische Daten

• Nennweite: DN 70
• Außendurchmesser: 75 mm
• Winkel: 30 °
• Werkstoff: PP-MX
• Schenkellänge: 7,1 cm
• Z-Maß: 1,5 cm
• Montagetemperatur: -10 bis +40 °C
• Dichtungsmaterial: EPDM

Durch die präzise Fertigung und das schalloptimierte Material PP-MX eignet sich dieser 30-Grad-Bogen ideal für anspruchsvolle Entwässerungsprojekte. Mit einem Außendurchmesser von 75 mm und der integrierten EPDM-Dichtung bietet das System eine langlebige und montagefreundliche Lösung für die Abwasserführung in Gebäuden.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393321141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 30
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 70
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 75
• Länge Anschluss 1: 71
• Arbeitslänge Anschluss 1: 15
• Arbeitslänge Anschluss 2: 15
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 70
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
