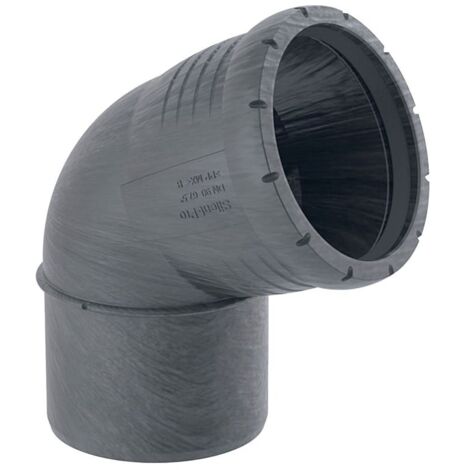

Geberit Silent-Pro Bogen 67,5 Grad, Außendurchmesser 75mm

Geberit Bogen Silent-Pro, 67,5 Grad, DN 70, 75mm, PP-MX, Schwarz, 393323141

Der Geberit Silent-Pro Bogen dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück ist speziell für Installationen mit erhöhten Schallschutzanforderungen konzipiert und zeichnet sich durch seine hochschalldämmenden Eigenschaften aus.

Robuste Materialqualität und Montage

Das Bauteil besteht aus dem mineralverstärkten Kunststoff PP-MX, der für Stabilität in der Gebäudeentwässerung sorgt. Die Verbindung erfolgt über ein Schiebeende, wobei eine integrierte Dichtung aus EPDM für die notwendige Dichtigkeit sorgt. Das System ist für eine Montagetemperatur von -10 bis +40 °C ausgelegt.

Technische Daten

• Nennweite: DN 70
• Außendurchmesser: 75 mm
• Winkel: 67,5 °
• Schenkellänge: 8,6 cm
• Z-Maß: 3 cm
• Werkstoff: PP-MX
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C

Durch die Kombination aus schalloptimiertem Material und passgenauer Geometrie unterstützt dieses Formstück eine zuverlässige Abwasserführung. Mit einem Winkel von 67,5 Grad und einem Außendurchmesser von 75 mm ist das Bauteil präzise auf die Anforderungen moderner Entwässerungssysteme abgestimmt und ermöglicht eine sichere Installation in schallkritischen Bereichen.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393323141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 67,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 70
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 75
• Rohraußendurchmesser Anschluss 2: 75
• Länge Anschluss 1: 86
• Arbeitslänge Anschluss 1: 30
• Arbeitslänge Anschluss 2: 30
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 70
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
