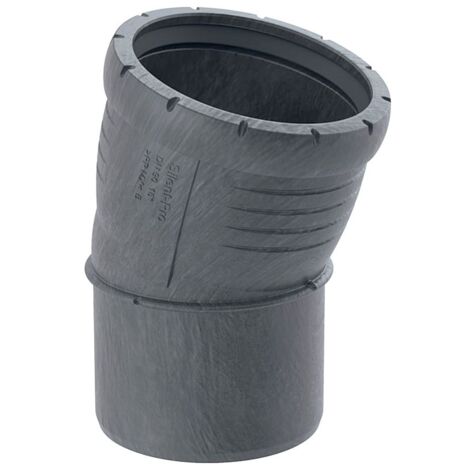

Geberit Silent-Pro Bogen, 15 Grad, DN 90, 90mm, PP-MX, Schwarz, 393420141

Geberit Silent-Pro Bogen, 15 Grad, DN 90, 90mm, PP-MX, Schwarz, 393420141

Dieser Bogen aus der Serie Silent-Pro von Geberit ermöglicht eine zuverlässige Abwasserableitung innerhalb von Gebäuden. Das hochschalldämmende Formstück ist speziell für Installationen mit erhöhten Schallschutzanforderungen konzipiert und besteht aus robustem PP-MX.

Einsatz und Materialeigenschaften

Das Formstück ist für den Einsatz in der Gebäudeentwässerung optimiert und zeichnet sich durch seine schallreduzierenden Eigenschaften aus. Gefertigt aus dem mineralverstärkten Kunststoff PP-MX, bietet das Bauteil eine hohe Beständigkeit. Die integrierte Dichtung aus EPDM sorgt für eine sichere Verbindung im System. Der Bogen ist für eine Montagetemperatur von -10 bis +40 °C ausgelegt und weist eine Wärmeausdehnung von 0,08 mm/(m·K) auf.

Technische Daten

• Nennweite: DN 90
• Außendurchmesser: 90 mm
• Winkel: 15 °
• Werkstoff: PP-MX
• Schenkellänge: 7,3 cm
• Z-Maß: 1,2 cm
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C

Durch die präzise Fertigung und die schalloptimierte Materialzusammensetzung unterstützt dieses Formstück eine effiziente und geräuscharme Abwasserführung. Mit einem Nenndurchmesser von DN 90 und einem Winkel von 15 ° fügt sich das Bauteil nahtlos in das Silent-Pro System ein und stellt eine dauerhafte Lösung für anspruchsvolle Entwässerungsinstallationen dar.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393420141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 15
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 73
• Arbeitslänge Anschluss 1: 12
• Arbeitslänge Anschluss 2: 16
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
