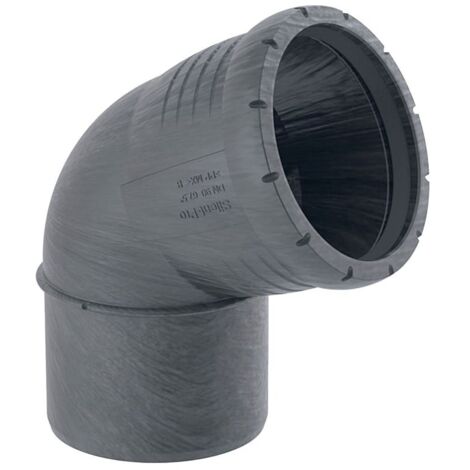

Geberit Silent-Pro Bogen 67,5 Grad, Außendurchmesser 90mm

Geberit Bogen Silent-Pro 67,5 Grad, DN 90, PP-MX, Schwarz, 393423141

Der Geberit Silent-Pro Bogen dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück ist speziell für Installationen mit erhöhten Schallschutzanforderungen konzipiert und besteht aus dem robusten Werkstoff PP-MX.

Einsatz und Materialeigenschaften

Das Bauteil ist für den Einsatz in der Gebäudeentwässerung optimiert und zeichnet sich durch seine hochschalldämmenden Eigenschaften aus. Gefertigt aus Polypropylen mit mineralischer Verstärkung, bietet es eine zuverlässige Beständigkeit bei einer Montagetemperatur von -10 bis +40 °C. Die Verbindung erfolgt über ein Schiebeende, wobei die integrierte Dichtung aus EPDM für eine sichere Abdichtung sorgt.

Technische Daten

• Nennweite: DN 90
• Außendurchmesser: 90 mm
• Winkel: 67,5 °
• Werkstoff: PP-MX
• Schenkellänge: 9,7 cm
• Z-Maß: 3,6 cm
• Montagetemperatur: -10 bis +40 °C

Durch die Kombination aus schalloptimiertem Material und präziser Passform unterstützt dieses Formstück eine fachgerechte Installation in anspruchsvollen Entwässerungssystemen. Mit einem Außendurchmesser von 90 mm und einem Winkel von 67,5 ° ermöglicht der Bogen eine passgenaue Leitungsführung, die den Anforderungen an einen modernen Schallschutz in Gebäuden entspricht.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393423141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 67,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 97
• Arbeitslänge Anschluss 1: 36
• Arbeitslänge Anschluss 2: 35
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
