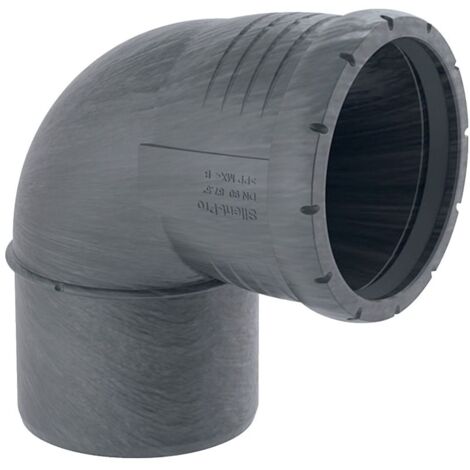

Geberit Bogen Silent-Pro, 87,5 Grad, DN 90, PP-MX, Schwarz, 393424141

Geberit Bogen Silent-Pro, 87,5 Grad, DN 90, PP-MX, Schwarz, 393424141

Dieser hochschalldämmende Bogen aus der Silent-Pro Serie von Geberit ermöglicht eine zuverlässige Abwasserableitung innerhalb von Gebäuden. Das Formstück ist speziell für Installationen mit erhöhten Schallschutzanforderungen konzipiert und überzeugt durch seine robuste Materialbeschaffenheit.

Material und Anwendung

Das aus PP-MX gefertigte Bauteil zeichnet sich durch eine hohe Beständigkeit aus und ist für den Einsatz in der Gebäudeentwässerung optimiert. Die Montage kann in einem Temperaturbereich von -10 bis +40 °C erfolgen, wobei das Material eine Wärmeausdehnung von 0,08 mm/(m·K) aufweist. Die Abdichtung erfolgt sicher über eine integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk.

Technische Daten

• Nennweite: DN 90
• Außendurchmesser: 90 mm
• Winkel: 87,5 °
• Werkstoff: PP-MX
• Schenkellänge: 11 cm
• Z-Maß: 4,9 cm
• Montagetemperatur: -10 bis +40 °C

Durch die präzise Fertigung und die schalloptimierten Eigenschaften eignet sich dieses Formstück ideal für anspruchsvolle Entwässerungssysteme. Mit einem Außendurchmesser von 90 mm und einem Winkel von 87,5 ° bietet das System eine passgenaue Lösung für eine effiziente Leitungsführung, die durch die EPDM-Dichtung dauerhaft abgedichtet bleibt.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393424141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 87,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 110
• Arbeitslänge Anschluss 1: 49
• Arbeitslänge Anschluss 2: 48
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
