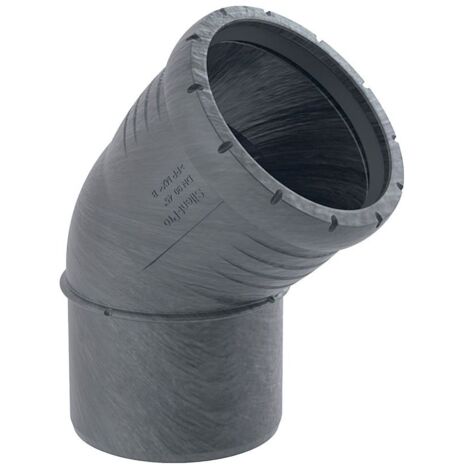

Geberit Silent-Pro Bogen 45 Grad, Außendurchmesser 160mm

Geberit Silent-Pro Bogen 45 Grad, Außendurchmesser 160mm

Geberit Silent-Pro Bogen
Verwendungszwecke

• Zum Ableiten von Abwasser innerhalb von Gebäuden
• Für Gebäude mit erhöhten Schallschutzanforderungen
• Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimension DN 50 verwenden

Eigenschaften

• Hochschalldämmend

Technische Eigenschaften

• Montagetemperatur (°C) - min. bis max.: -10 – +40 °C
• Werkstoff: PP-MX
• Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
• DN / Nennweite: 150
• d, ø / Außendurchmesser (mm): 160 mm
• arc / Winkel (°): 45 °
• X / Schenkellänge / L-Maß (cm): 12,2 cm
• Z / Z-Maß (cm): 4,2 cm

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393722141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Wandstärke Verbindungsrohr, Anschluss 1: 6
• Wandstärke Verbindungsrohr, Anschluss 2: 6
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 150
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 160
• Länge Anschluss 1: 122
• Arbeitslänge Anschluss 1: 42
• Arbeitslänge Anschluss 2: 40
• Wanddicke Anschluss 1: 6
• Wanddicke Anschluss 2: 6
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
