Allgemeine Beschreibung

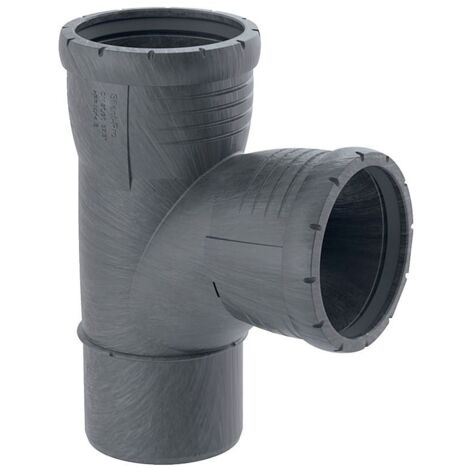

Der Geberit Silent-Pro Bogenabzweig mit einem Winkel von 87,5 Grad und einer Nennweite von DN 90 ist speziell für die Ableitung von Abwasser innerhalb von Gebäuden konzipiert. Dieses Formstück erfüllt die Anforderungen an erhöhten Schallschutz und bietet eine hochschalldämmende Wirkung. Der Bogenabzweig besteht aus dem mineralverstärkten Kunststoff PP-MX, der eine fließende Abwasserführung unterstützt und die hydraulischen Eigenschaften des Entwässerungssystems verbessert. Die Montage ist bei Temperaturen von -10 bis +40 °C möglich, wobei die Dichtigkeit durch die werksseitig eingesetzte EPDM-Dichtung gewährleistet wird.Technische daten
- Werkstoff: PP-MX
- Nennweite: DN 90
- Außendurchmesser: 90 mm
- Winkel: 87,5 °
- Höhe: 17 cm
- Montagetemperatur: -10 bis +40 °C
- Wärmeausdehnung: 0,08 mm/(m·K)
- Dichtungsmaterial: EPDM
Kompatibilität und Zubehör
- Hersteller-Artikelnummer: 393454141
- Anschluss 1: Schiebeende
- Werkstoff des Anschlusses 1: Polypropylen (PP)
- Nenndurchmesser Anschluss 1: DN 90
- Mit Dichtungsmaterial: ja
Installation
Die Installation des Bogenabzweigs erfolgt einfach durch das Schiebeende. Achten Sie darauf, dass die Montage im empfohlenen Temperaturbereich von -10 bis +40 °C durchgeführt wird, um eine optimale Dichtigkeit zu gewährleisten.
Anwendung
- Zum Ableiten von Abwasser innerhalb von Gebäuden
- Für Gebäude mit erhöhten Schallschutzanforderungen
Weitere Informationen
- Hochschalldämmend
- Mit Innenradius für verbesserte Strömungseigenschaften
