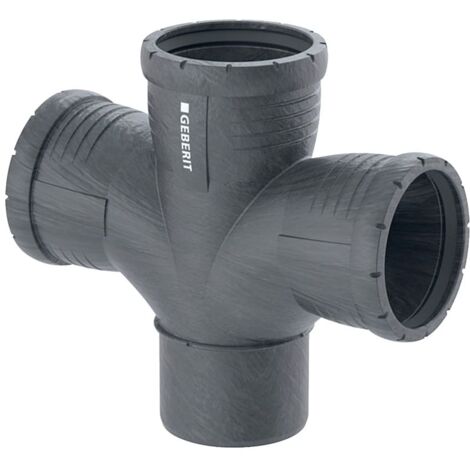

Geberit Silent-Pro Bogenabzweig 87,5 Grad zweifach D 90mm, D1 90mm, D2 90mm

Geberit Silent-Pro Bogenabzweig 87,5 Grad zweifach D 90mm, D1 90mm, D2 90mm

Der Geberit Silent-Pro Bogenabzweig dient der effizienten Abwasserführung innerhalb von Gebäuden mit erhöhten Schallschutzanforderungen. Das zweifache Formstück zeichnet sich durch eine hochschalldämmende Ausführung und einen strömungsgünstigen Innenradius aus, der die Fließcharakteristik optimiert.

Schalloptimierte Entwässerungstechnik

Das aus PP-MX gefertigte Bauteil ist speziell auf die Anforderungen moderner Entwässerungssysteme abgestimmt. Die Montage ist in einem Temperaturbereich von -10 bis +40 °C möglich. Eine zuverlässige Abdichtung wird durch die werksseitig eingesetzte EPDM-Dichtung sichergestellt. Das Formstück ist für den Anschluss mittels Schiebeende konzipiert und lässt sich nahtlos in das System integrieren.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 87,5 °
• Nenndurchmesser: DN 90 / 90 / 90
• Außendurchmesser: 90 mm
• Höhe: 17,7 cm
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)

Die Kombination aus robustem Polypropylen und präziser Fertigung macht dieses Bauteil zu einer langlebigen Lösung für anspruchsvolle Projekte. Mit einem Nenndurchmesser von DN 90 und dem 87,5 Grad Winkel bietet das System eine passgenaue Integration in bestehende Leitungsnetze. Die einfache Handhabung durch das Schiebeende und die zuverlässige Abdichtung durch EPDM-Material unterstützen eine sichere Installation.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393466141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 90
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 90
• Länge Anschluss 1: 128
• Arbeitslänge Anschluss 1: 67
• Arbeitslänge Anschluss 2: 70
• Arbeitslänge Anschluss 3: 70
• Arbeitslänge Anschluss 4: 49
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
