Geberit Silent-Pro Kombibogenabzweig 87,5 Grad D 90mm, D1 90mm, D2 50mm

Geberit Silent-Pro Kombibogenabzweig 87,5 Grad D 90mm, D1 90mm, D2 50mm

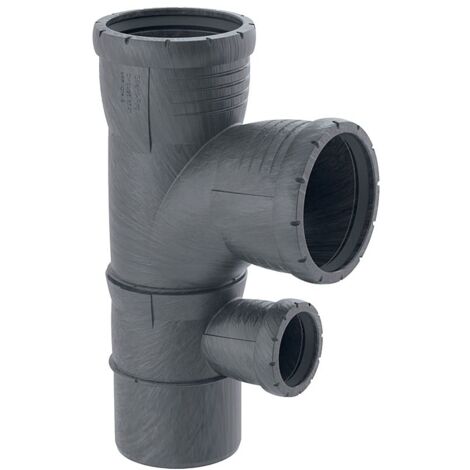

Der Geberit Silent-Pro Kombibogenabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius eignet sich zum Ableiten von Abwasser innerhalb von Gebäuden sowie zum Anschluss tief liegender Abläufe von Duschelementen.

Schalloptimierte Abwasserinstallation

Das aus PP-MX gefertigte Formstück zeichnet sich durch hochschalldämmende Eigenschaften aus, die den Anforderungen moderner Gebäudeentwässerungssysteme entsprechen. Die präzise Fertigung und der integrierte Innenradius unterstützen eine optimierte Strömungsführung. Die Montage ist in einem Temperaturbereich von -10 bis +40 °C möglich, wobei die Dichtigkeit durch EPDM-Dichtungen sichergestellt wird.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 87,5 °
• Nennweite: 90 / 90 / 50 DN
• Außendurchmesser: 90 mm
• Höhe: 30,6 cm
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)

Dieser Kombibogenabzweig bietet eine zuverlässige Lösung für anspruchsvolle Entwässerungssituationen. Mit einem Winkel von 87,5 Grad und einer Nennweite von 90/90/50 DN fügt sich das schwarze Formstück nahtlos in das Silent-Pro System ein. Die Kombination aus hochwertigem PP-MX und der schalloptimierten Geometrie unterstützt eine sichere und geräuscharme Abwasserableitung in Wohn- und Gewerbeobjekten.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393456141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 90
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 90
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 49
• Arbeitslänge Anschluss 3: 70
• Arbeitslänge Anschluss 4: 49
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
