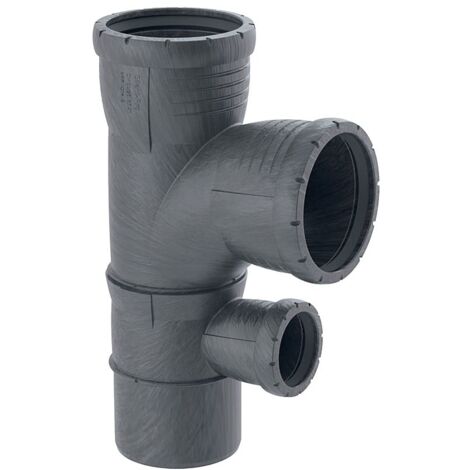

Geberit Silent-Pro Kombibogenabzweig 87,5 Grad D 110mm, D1 110mm, D2 50mm

Geberit Silent-Pro Kombibogenabzweig 87,5 Grad D 110mm, D1 110mm, D2 50mm

Der Silent-Pro Kombibogenabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius eignet sich für den Anschluss tief liegender Abläufe von Duschelementen und unterstützt eine zuverlässige Entwässerung innerhalb von Gebäuden.

Schalloptimierte Entwässerungstechnik

Das aus PP-MX gefertigte Bauteil zeichnet sich durch hochschalldämmende Eigenschaften aus, die den Anforderungen moderner Gebäudeentwässerungssysteme entsprechen. Die Konstruktion mit Innenradius begünstigt ein optimales Fließverhalten des Abwassers. Das Material ist für einen Montagetemperaturbereich von -10 bis +40 °C ausgelegt.

Montage und Anschluss

Der Abzweig verfügt über ein Schiebeende sowie eine Schiebehülse, was die Installation innerhalb des Systems erleichtert. Die Abdichtung erfolgt über integrierte Dichtungen aus EPDM. Mit einem Winkel von 87,5 Grad und den Nennweiten DN 100 sowie DN 50 ist das Formstück präzise auf die Anforderungen der Silent-Pro Produktgruppe abgestimmt.

Die robuste Ausführung aus Polypropylen sorgt für eine stabile Verbindung in der Gebäudeentwässerung. Mit einer Wärmeausdehnung von 0,08 mm/(m·K) und einer Bauhöhe von 34,9 cm bietet das Bauteil eine langlebige Lösung für anspruchsvolle Installationen.

Technische Daten

• Winkel: 87,5 °
• Nennweite: DN 100 / 100 / 50
• Außendurchmesser: 110 mm / 50 mm
• Werkstoff: PP-MX
• Dichtungsmaterial: EPDM
• Höhe: 34,9 cm
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393558141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 110
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 60
• Arbeitslänge Anschluss 3: 77
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
