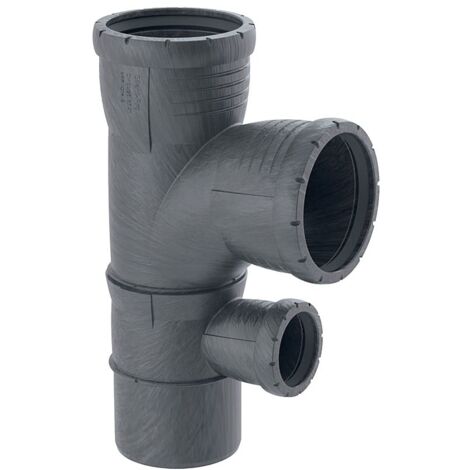

Geberit Silent-Pro Kombibogenabzweig 87,5 Grad D 110mm, D1 90mm, D2 50mm

Geberit Silent-Pro Kombibogenabzweig 87,5 Grad D 110mm, D1 90mm, D2 50mm

Der Geberit Silent-Pro Kombibogenabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius eignet sich für das Ableiten von Abwasser innerhalb von Gebäuden sowie für den Anschluss tief liegender Abläufe von Duschelementen.

Schalloptimierte Entwässerung

Das aus PP-MX gefertigte Bauteil zeichnet sich durch hochschalldämmende Eigenschaften aus, die eine geräuscharme Installation unterstützen. Die Konstruktion mit Innenradius begünstigt ein optimales Fließverhalten des Abwassers. Das schwarze, unbehandelte Formstück ist systemgebunden und mit einer EPDM-Dichtung ausgestattet, die eine sichere Verbindung sicherstellt.

Montage und Anwendung

Die Verarbeitung des Formstücks ist bei Umgebungstemperaturen von -10 bis +40 °C möglich. Mit einem Winkel von 87,5 Grad und den Nennweiten DN 100, DN 90 sowie DN 50 bietet das Bauteil eine flexible Anbindung für verschiedene Ablaufkomponenten.

Das System aus hochwertigem Polypropylen-Mineral-Verbund und schalloptimierter Geometrie stellt eine Lösung für anspruchsvolle Sanitärinstallationen dar. Mit einem Außendurchmesser von 110 mm am Hauptanschluss sowie Abgängen von 90 mm und 50 mm ist eine präzise Integration in Entwässerungssysteme möglich.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 87,5 °
• Außendurchmesser: 110 mm
• Nennweite: 100 / 90 / 50
• Höhe: 34,9 cm
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C
• Wärmeausdehnung: 0,08 mm/(m·K)

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393556141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 60
• Arbeitslänge Anschluss 3: 80
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
