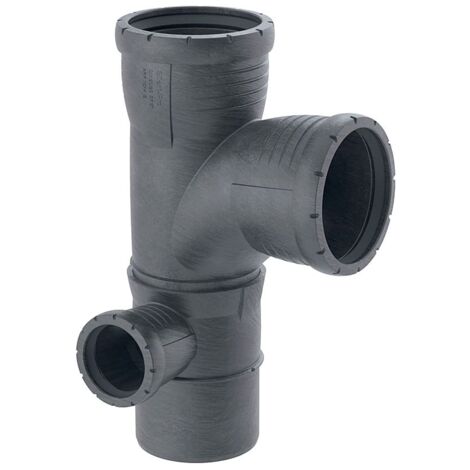

Geberit Silent-Pro Kombibogeneckabzweig 87,5 Grad links D 110mm, D1 90mm, D2 50mm

Geberit Silent-Pro Kombibogeneckabzweig 87,5 Grad links D 110mm, D1 90mm, D2 50mm

Der Geberit Silent-Pro Kombibogeneckabzweig dient der effizienten Abwasserableitung innerhalb von Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius ist speziell für den Anschluss tief liegender Abläufe von Duschelementen konzipiert und unterstützt eine linksseitige Montage.

Schallschutz und Materialeigenschaften

Das Bauteil ist hochschalldämmend ausgeführt und besteht aus dem robusten Werkstoff PP-MX. Die Konstruktion mit Innenradius begünstigt einen optimierten Durchfluss innerhalb des Entwässerungssystems. Eine zuverlässige Verbindung wird durch die integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichergestellt. Das Formstück ist für einen Montagetemperaturbereich von -10 bis +40 °C ausgelegt.

Die Kombination aus schallgedämmter Materialbeschaffenheit und präziser Geometrie ermöglicht eine passgenaue Integration in das Silent-Pro System. Mit einem Außendurchmesser von 110 mm sowie den Abgängen in 90 mm und 50 mm eignet sich das Formstück für anspruchsvolle Sanitärinstallationen, bei denen eine zuverlässige Entwässerung von Duschelementen erforderlich ist.

Technische Daten

• Werkstoff: PP-MX
• Winkel: 87,5 °
• Außendurchmesser: 110 mm
• Nennweite: DN 100 / 90 / 50
• Höhe: 34,9 cm
• Montagetemperatur: -10 bis +40 °C
• Dichtungsmaterial: EPDM

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393570141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 60
• Arbeitslänge Anschluss 3: 81
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
