Allgemeine Beschreibung

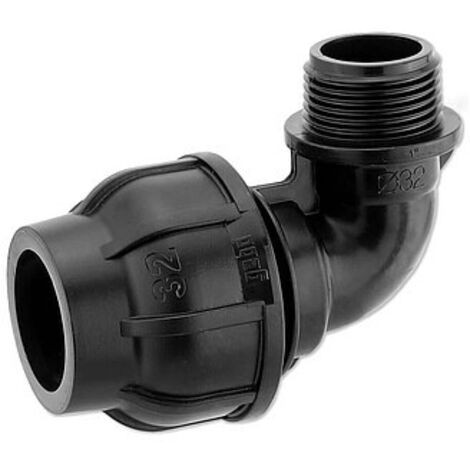

Der GEBO-Plast-Klemmverbinder Winkel 90° ist ein hochwertiger Kunststoff-Klemmverbinder, der speziell für die Trinkwasserinstallation entwickelt wurde. Er ist für PE-Druckrohre geeignet und erfüllt die aktuellen Hygienevorschriften. Der Verbinder ist DIN-DVGW geprüft und zugelassen (DVGW GW 335-B3) und eignet sich für trinkwasserführende PE-Rohre nach DIN 8074 und DIN EN 12201.Technische daten
- Max. Druck bis 25°C: 16 bar
- Max. Druck bei 26°C - 35°C: 12,5 bar
- Max. Druck bei 36°C - 45°C: 10 bar
- Materialien: Copolymer (PP-B), UV-beständig
- Druckring: Polypropylen
- Konusmutter: Polypropylen, UV-beständig
- Klemmring: Polyacetal Resin (POM)
- O-Ring: EPDM
- Verstärkungsring: Edelstahl, AISI 430
- Außengewinde: 1''
Installation
- Schneiden Sie das Rohr im rechten Winkel ab und fasen Sie es an.
- Der O-Ring ist vorgefettet, um die Montage zu erleichtern.
- Verwenden Sie bei der Einfettung des Rohres kein ölhaltiges Fett, sondern ein trinkwassergeeignetes Gleitmittel.
- Lösen Sie die Konusmutter mit 3–4 Umdrehungen von der Verschraubung, aber schrauben Sie sie nicht ganz ab.
- Markieren Sie die Einschubtiefe auf dem Rohr.
- Schieben Sie das Rohr bis zum Anschlag in die Verschraubung.
- Stellen Sie sicher, dass das Rohr über das Dichtelement eingeschoben ist.
- Konusmutter mit der Hand fest anziehen.
- Für eine optimale Festigkeit die Konusmutter mit einem Montageriemen oder einem anderen geeigneten Werkzeug nachziehen.
