AC/DC Isolationswiderstandsmessgerät Durchgangsprüfer

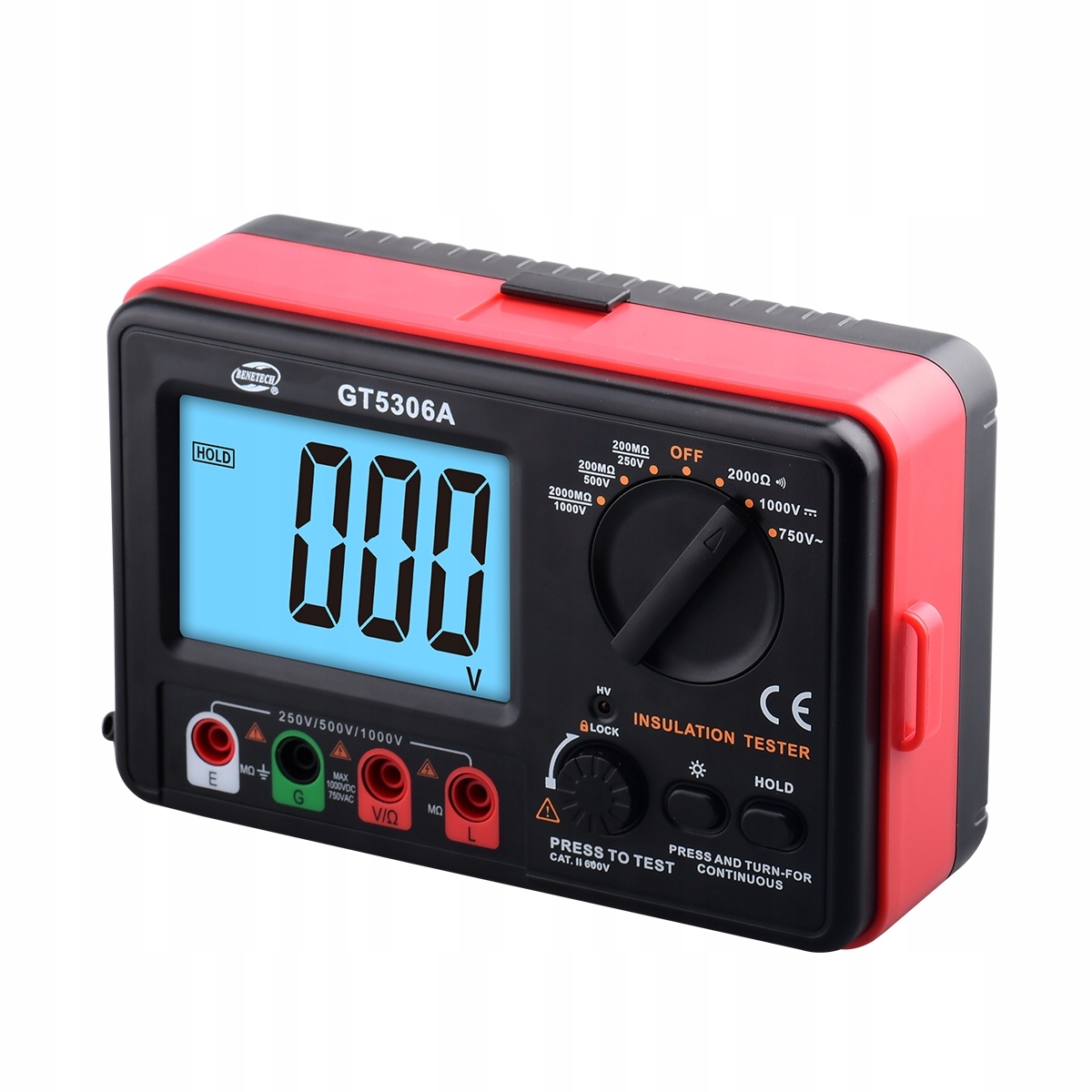

✅ Isolationswiderstandsmessgerät AC/DC-Durchgangsprüfer

⭐⭐⭐⭐⭐

Genau, zuverlässig und einfach zu bedienen.

Die Widerstandsmessung erfolgt mittels einer elektrischen Brücke. Das Gerät ist mobil, leicht zu transportieren und verfügt über einen großen Messbereich. Das hintergrundbeleuchtete Display und die Datenspeicherfunktion erleichtern die Arbeit zusätzlich. Es kann auch elektrische Leistung messen.

Dank der Tragegurte kann der Bediener das Gerät mit beiden Händen bedienen. Das Gerät hat ein ästhetisches Erscheinungsbild und zeichnet sich durch Genauigkeit und Stabilität aus.

Es wird häufig für Messungen an elektromechanischen, telekommunikationstechnischen und elektrischen Geräten sowie für Isolationswiderstandsprüfungen eingesetzt.

✅ Anwendungsbereiche des Durchgangsprüfers

⭐⭐⭐⭐⭐

Der Prüfer wird unter anderem eingesetzt in:

• im Energiesektor,
• in der Produktion,
• in der Metallurgie,
• in der chemischen Industrie,
• bei der Wartung von Elektroinstallationen im Haushalt
• und anderen Branchen.

Er eignet sich ideal für Produktionsprozesse, Installationsservice, Inspektion und Wartung von Schutz- und Überspannungsschutzeinrichtungen. Schalter.

✅ Hauptmerkmale von Isolationswiderstandsmessgerät:

⭐⭐⭐⭐⭐

• Isolationswiderstandsmessung
• Wechselstrommessung (AC)
• Gleichstrommessung (DC)
• Messung kleiner Widerstände
• Speicherung von Messwerten/Daten
• Anzeige für niedrigen Batteriestand
• Großes digitales LCD-Display
• Externes 9V 1,5A DC-Netzteil
• Übergrenzalarm
• Rote Alarmleuchte, akustischer Alarm
• Überspannungsalarm

✅ Spezifikationen Gerät:

⭐⭐⭐⭐⭐

• Anzeige: LCD-Bildschirm, 3,5-stellig (max. Anzeige „1999“)
• Überlastanzeige: Bei Überschreitung des oberen Messbereichs zeigt die erste Ziffer „1“ an.
• Abtastrate: 3 Messungen/Sekunde
• Zulässige Höhe: ≤ 2000 m
• Zusätzlicher Temperaturkoeffizient des Widerstands: 0,15 spezifizierte Genauigkeit/°C (<18 °C oder > 28 °C)
• Betriebsumgebung: Innenraum, Verschmutzungsgrad: 2
• Nutzungsbedingungen: Temperatur: -15 ~ 55 °C, Luftfeuchtigkeit: < 75 % rF
• Lagerbedingungen: Temperatur: -40 ~ 60 °C, Luftfeuchtigkeit: < 90 % relative Luftfeuchtigkeit
• Überlastschutz: 100 mA / 60 V (rücksetzbare Sicherung)
• Anzeige für niedrigen Batteriestand: Batteriesymbol wird auf dem Bildschirm angezeigt
• Stromversorgung: 6 x 1,5 V AA-Batterien oder externes 9 V DC-Netzteil
• Stromverbrauch: Leerlaufstromverbrauch < 300 mW während des Tests
• Abmessungen: 176 x 110 x 77 mm
• Gewicht: 580 g (inkl. Batterien)

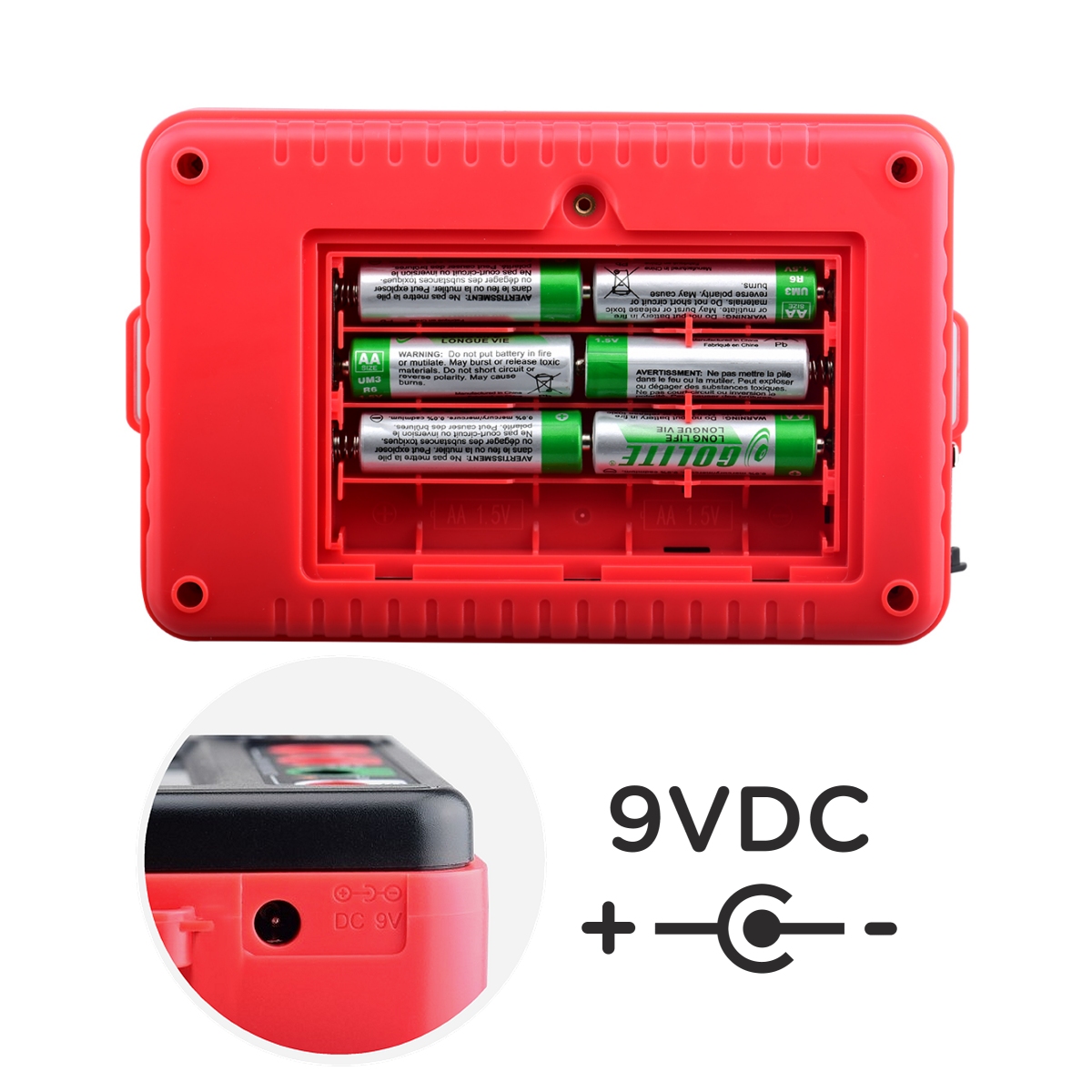

✅ Zwei Energiequellenoptionen Stromversorgung:

⭐⭐⭐⭐⭐

• 6x 1,5V AA-Batterie
• externes 9V DC-Netzteil

✅ Detaillierte technische Spezifikationen:

⭐⭐⭐⭐⭐

Isolationswiderstandsmessgerät:

• Nennspannung: 250 V / 500 V / 1000 V
• Genauigkeit: ±10 %

Messbereich Test:

✅250V

• R=250kΩ 1mA
• Isolationswiderstand: 1MΩ~200MΩ
• Genauigkeit: ±10%

✅500V

• R=500kΩ 1mA
• Isolationswiderstand: 1MΩ~200MΩ
• Genauigkeit: ±10%

✅1000V

• R=1MΩ
• Isolationswiderstand: 1MΩ~2000MΩ
• Genauigkeit: ±10%

Eigenschaften:

• Kurzschlussstrom: <1,8 mA
• Mittelwiderstand: 250/500 V: 100 MΩ
• Widerstand: Ω~2 kΩ, <50 Ω Alarm; Prüfstrom: 1 mA, Genauigkeit +(0,8 % ±6)
• Gleichspannungsmessung: 0 V~1000 V; Genauigkeit +(0,5 % ±6)
• Wechselspannungsmessung: 0 V~750 V; Genauigkeit +(1% ±6)

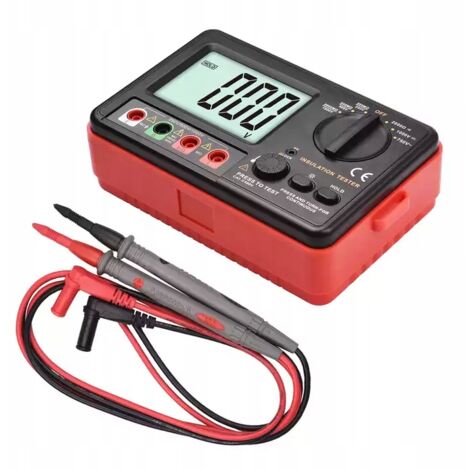

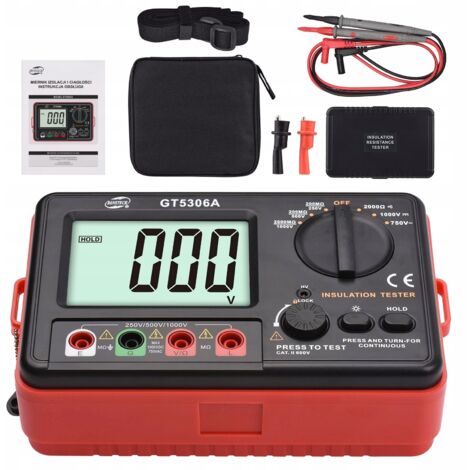

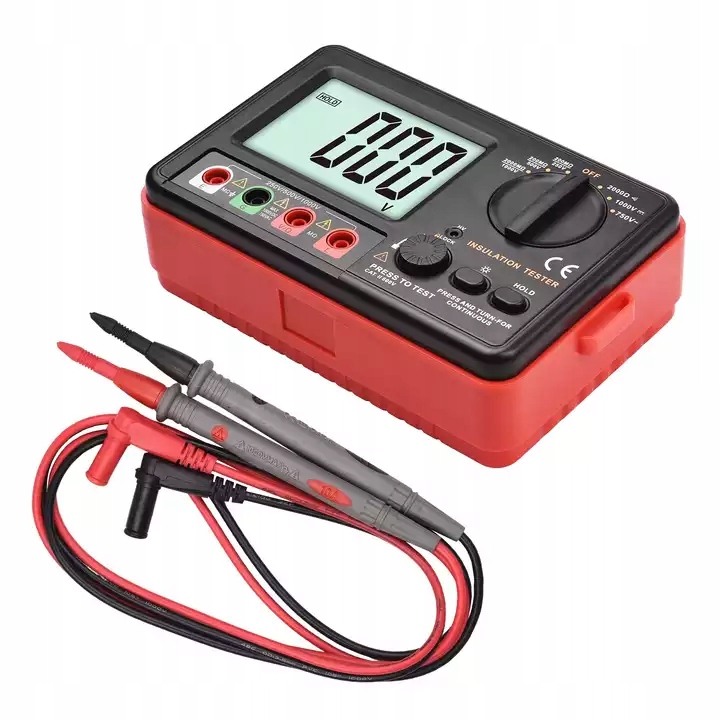

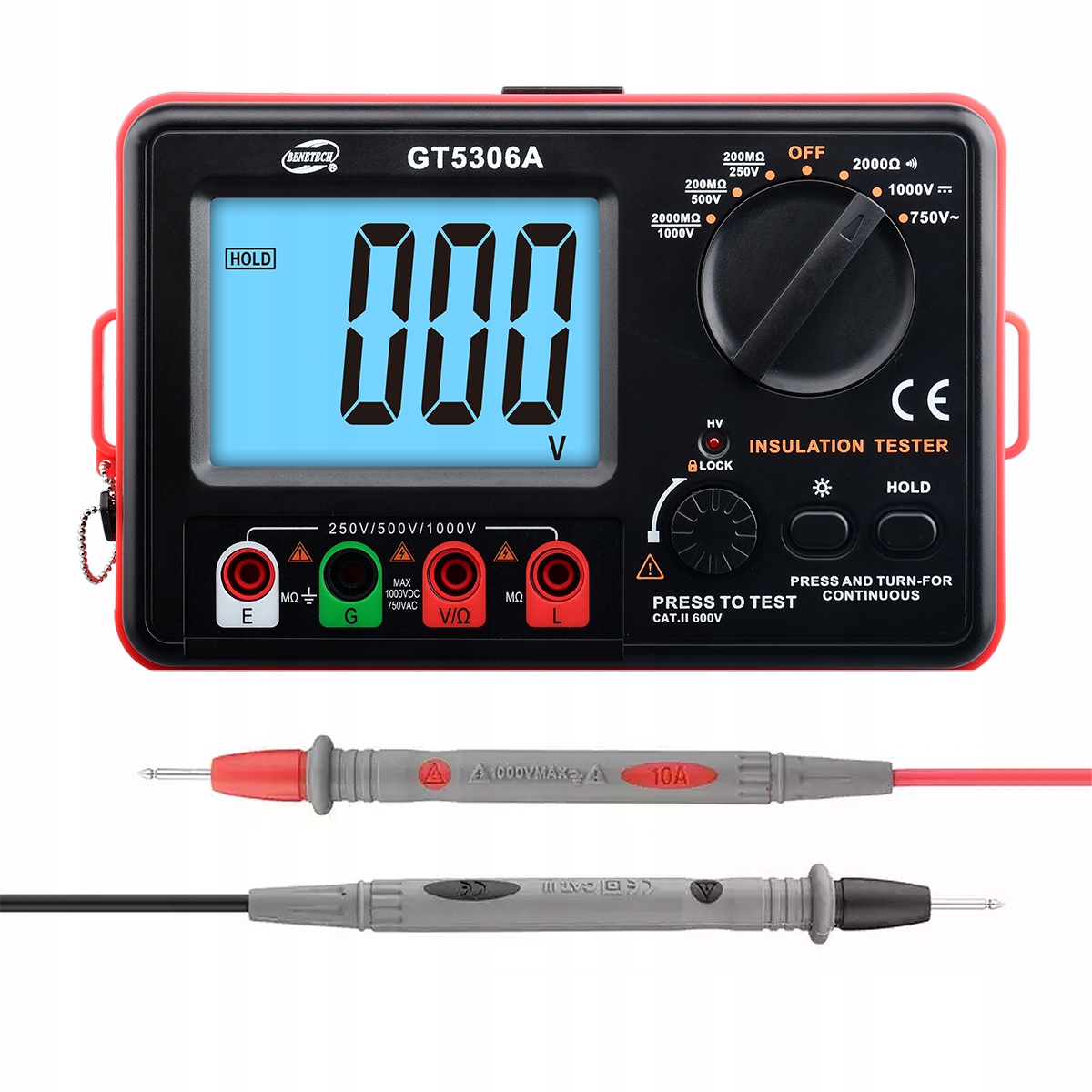

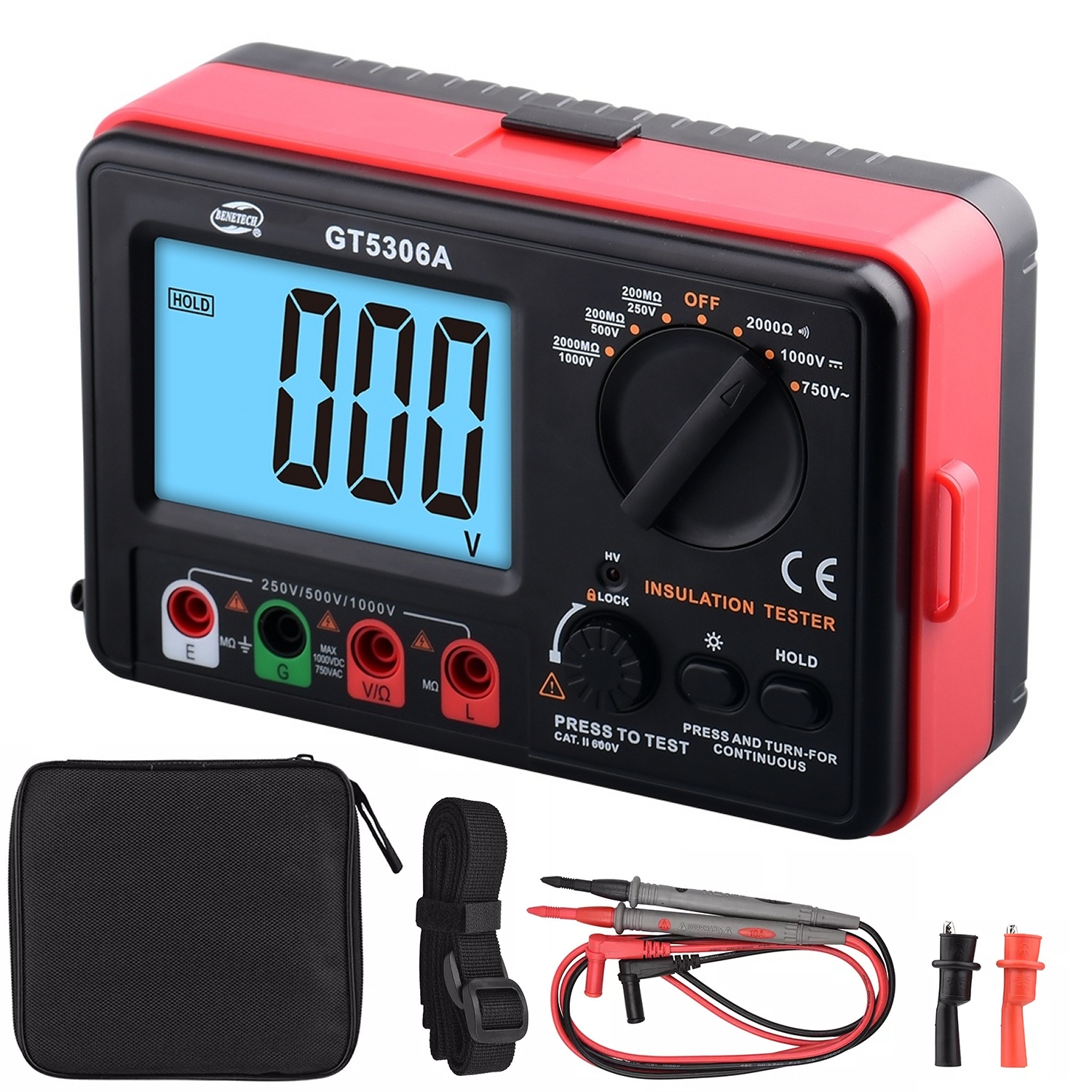

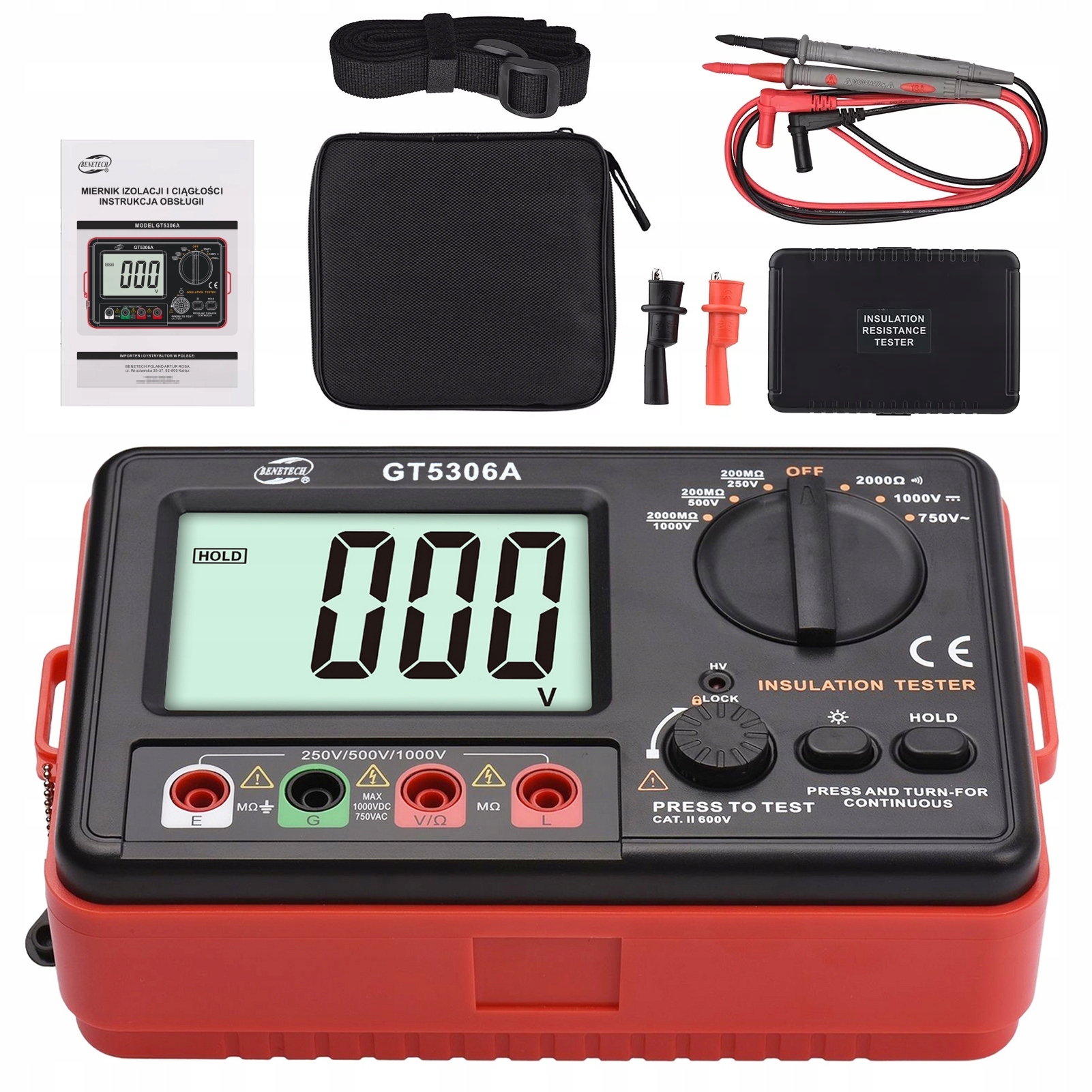

✅ Lieferumfang:

⭐⭐⭐⭐⭐

• 1x Hochspannungsisolationswiderstandsmessgerät GT5306A
• 1x Schwarze Messleitung
• 1x Rote Messleitung
• 2x Krokodilklemmen
• 6x 1,5-V-AA-Alkalibatterie
• 1x Bedienungsanleitung
• 1x Koffer

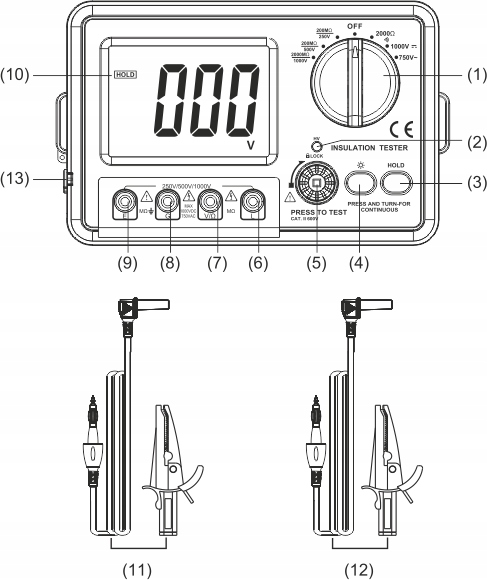

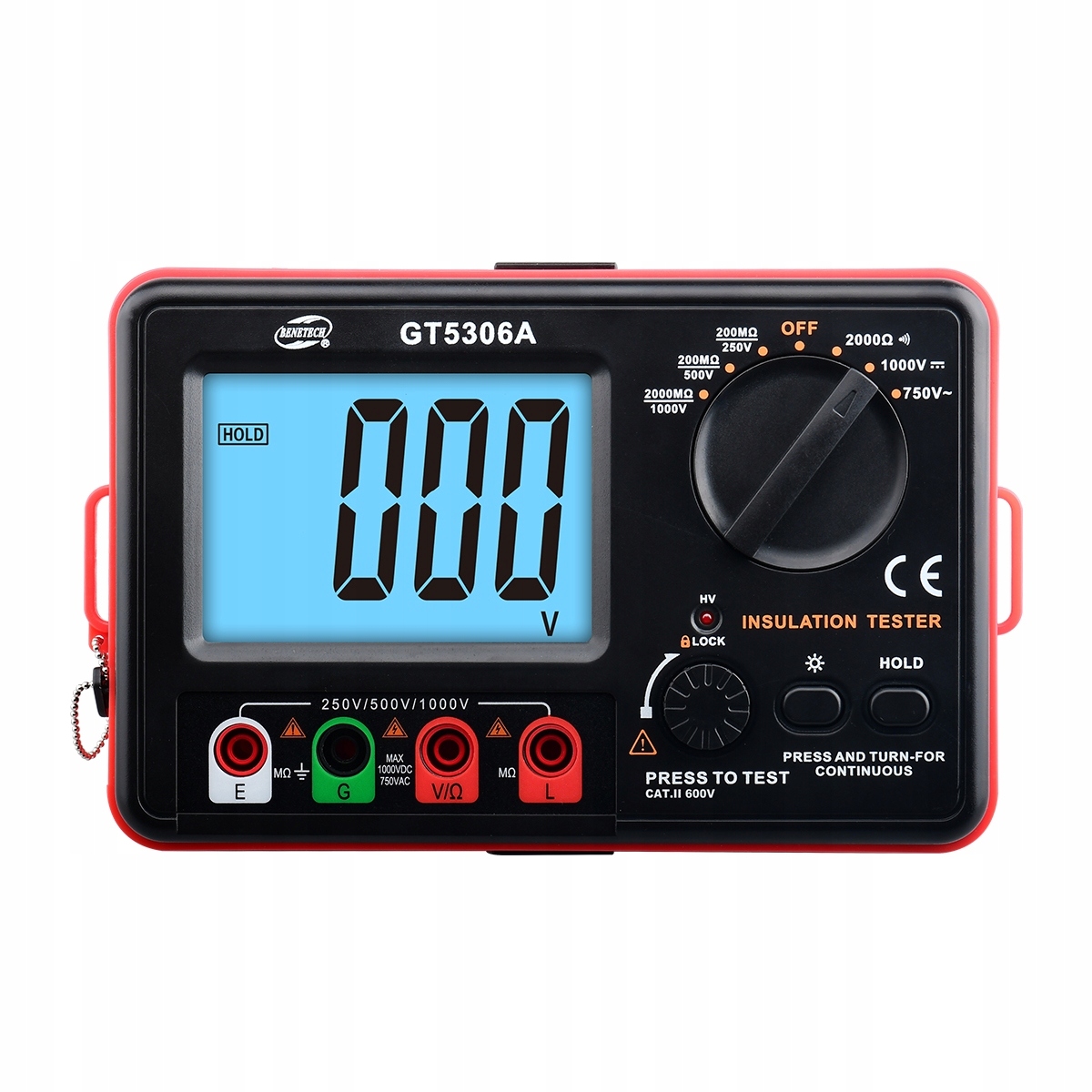

✅ Artikelbeschreibung Gehäuse:

⭐⭐⭐⭐⭐

• (1) Ein-/Ausschalter/Funktionswahlschalter: Schaltet das Gerät ein/aus und ermöglicht die Auswahl von Funktionen. Um die Akkulaufzeit zu verlängern, sollte der Schalter bei Nichtgebrauch in der Position „AUS“ stehen.
• (2) Hochspannungsanzeige (LED)
• (3) Taste zum Speichern des Messwerts: Durch Drücken dieser Taste wird der aktuelle Messwert auf dem Bildschirm gespeichert. Das Halte-Symbol wird auf dem Bildschirm angezeigt. Drücken Sie die Taste erneut, um die Funktion zu deaktivieren.
• (4) Taste für Bildschirmhintergrundbeleuchtung: Schaltet die Hintergrundbeleuchtung ein/aus.
• (5) Testtaste – Test-Aktivierungstaste
• (6) L: An die Erdungsbuchse des zu prüfenden Stromkreises angeschlossen.
• (7) Eingang: Pluspol der Eingangsspannung prüfen, Widerstand unter 2 kΩ und Durchgang prüfen (V/Ω).
• (8) G: Schutzanschlussbuchse; wenn das Prüfobjekt einen Schutzring zur Vermeidung von Kriechströmen benötigt, muss der Elektrodendraht des Schutzrings an die Anschlussbuchse „G“ angeschlossen werden; Negativer Eingang, Spannung, Widerstand und Durchgangsprüfung (G).
• (9) E: Schließen Sie „Jack“ an das zu messende Objekt an
• (10) LCD-Anzeige
• (11) Schwarze Messleitung mit Krokodilklemme
• (12) Rote Messleitung mit Krokodilklemme
• (13) Die 9-V-Gleichstrom-Netzteilbuchse ermöglicht den Anschluss eines externen Netzteils zur Stromversorgung der internen Schaltung.

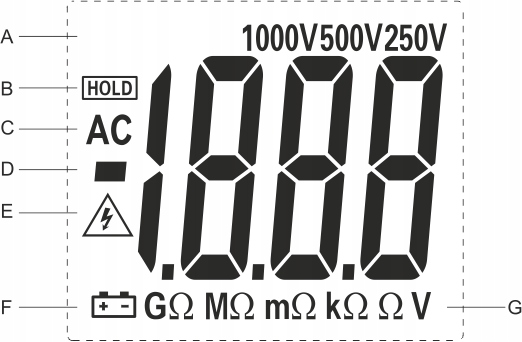

✅ Artikelbeschreibung Anzeige:

⭐⭐⭐⭐⭐

• A. Spannungsmessbereich
• B. Datenhaltefunktion
• C. Wechselspannung
• D. Messwert
• E. Hochspannungsanzeige
• F. Anzeige für niedrigen Batteriestand
• G. Spannungs-/Widerstandseinheit

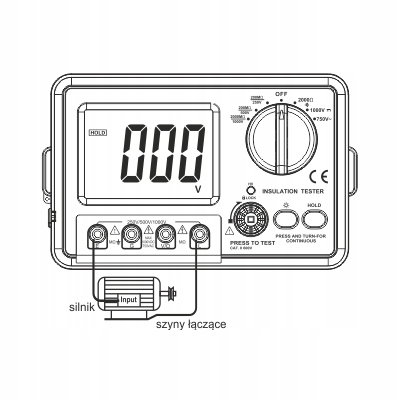

Schema des Messverfahrens für den Isolationswiderstand.
