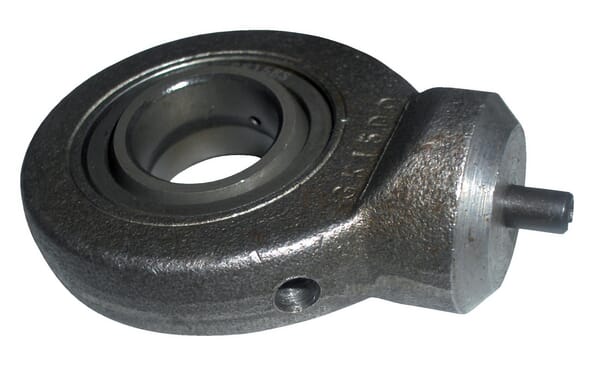

Anschweißbares Aktuatorauge ø 17 GK17DO

Gegenstand der Anzeige:

Zylinderauge zum Schweißen ø 17

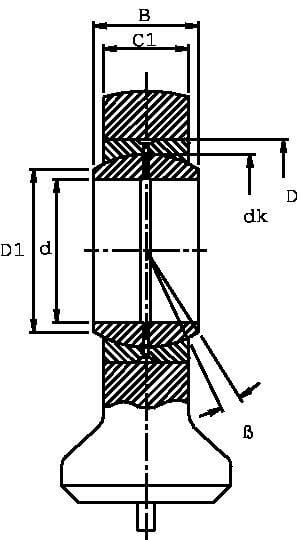

Lochdurchmesser: 17 mm

Lochlänge: 14 mm

Außenlagerdurchmesser: 30 mm

Außendurchmesser des Innenteils: 20,7 mm

Kantenwinkel: 10°

Zentrierbolzendurchmesser: 4 mm

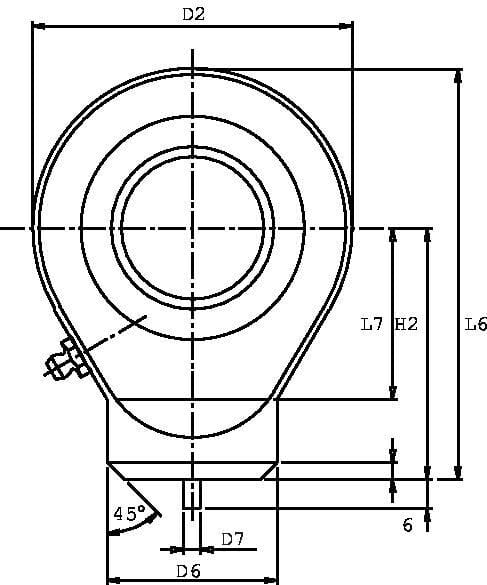

Abstand Welle-Mitte: 23 mm

Wellendurchmesser: 24 mm

Abstand Bohrungsmitte-Boden: 35 mm

Außenkopfdurchmesser: 46 mm

Kopfbreite (Lochlänge): 11 mm

Gesamthöhe: 58 mm

Material: Schmiedestahl

Anwendung: für Kolbenstange

Standard: DIN 648
