Allgemeine Beschreibung

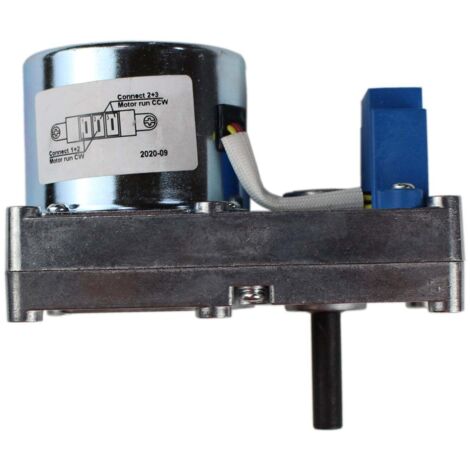

Originalersatzteil für den Pelletkessel Robin Wood EcoPellet mit einer Leistungsstufe von 24 kW und einem 50 Liter Wassermantel. Der Getriebemotor treibt die Förderschnecke an, die die Pellets aus dem integrierten Tank mit 105 kg zum Brenner befördert. Der Austausch sollte von einer Fachkraft durchgeführt werden.Technische daten
- Bauteil: Getriebemotor für die Pellet-Förderschnecke
- Geräteserie: Robin Wood EcoPellet, Pelletkessel
- Leistungsstufe des Geräts: 24 kW
- Wassermantel des Geräts: 50 Liter
- Pellettank des Geräts: 105 kg
- Netzanschluss des Geräts: 230 V / 50 Hz
- Rauchrohranschluss des Geräts: Durchmesser 80 mm
- Brennstoff des Geräts: Holzpellets 6 bis 8 mm nach DINplus oder ENplus A1
- Ausführung: Originalersatzteil Robin Wood
Installation
- Sicherheitshinweis: Kessel vor dem Tausch allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und vollständig abkühlen lassen
- Ausbau: Pellettank vor dem Ausbau leeren oder absperren, damit beim Lösen keine Pellets nachrutschen
- Ausbau: Verkleidung abnehmen, Einbaulage, Kabelweg und Steckerbelegung vor dem Lösen festhalten
- Ausbau: Steckverbindung trennen, Motor von der Schneckenaufnahme lösen und von der Schneckenwelle abziehen
- Ausbau: Schnecke von Hand auf Leichtgängigkeit prüfen und Fremdkörper oder Pelletstaub im Förderrohr entfernen
- Einbau: Neuen Getriebemotor ohne Verspannung auf die Schneckenwelle setzen und Mitnahme sauber fügen
- Einbau: Befestigung über Kreuz gleichmäßig anziehen, Motor vor dem Anschließen auf Flucht prüfen
- Einbau: Anschluss nach Herstellerbelegung ausführen, Leitung zugentlastet und mit Abstand zu heißen Bauteilen führen
- Einbau: Förderung befüllen lassen, Drehrichtung und Laufgeräusch prüfen und den Start des Kessels beobachten
Anwendung
- Fördert die Pellets aus dem integrierten Tank mit 105 kg zum Brenner des Kessels
- Die Kesselsteuerung taktet den Motor und bestimmt darüber die zugeführte Brennstoffmenge
- Ersatz bei ausbleibender Pelletförderung, brummendem Motor oder stehender Schnecke
- Typisches Fehlerbild sind Zündstörungen und Abschaltungen wegen fehlender Brennstoffzufuhr
- Elektrisch über die Kesselsteuerung versorgt
