Allgemeine Beschreibung

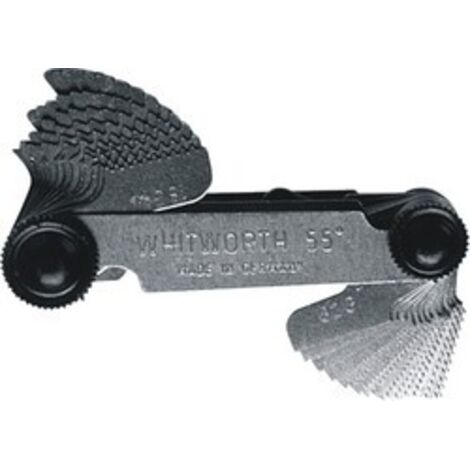

Der Gewindesteigungsprüfer ist ein Präzisionswerkzeug zur genauen Messung von Gewindesteigungen in metrischen und imperialen Maßen. Er ermöglicht die schnelle und präzise Bestimmung von Gewindeparametern, was in der Werkstatt und bei der mechanischen Bearbeitung unerlässlich ist. Die hochwertigen Materialien gewährleisten eine lange Lebensdauer und Verschleißfestigkeit. Der Gewindeprüfer ist die ideale Lösung für Mechaniker, Monteure und Ingenieure, die ein Werkzeug zur schnellen Gewindebestimmung in verschiedenen Anwendungen benötigen. Dank seiner kompakten Größe lässt er sich leicht verstauen und transportieren und ist daher in jeder Werkstatt unverzichtbar.Technische daten
- 52 Zoll- und metrische Messlehren
- 4 metrische Messlehren von 0,25 bis 6,00
- 28 Zoll-Messlehren von 4G bis 62G
- Zoll-Messungen 55°: Gewindesteigungen: 4G, 4,5G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G, 30G, 32G, 36G, 40G, 48G, 60G, 62G
- Metrische Messungen 60°: Gewindesteigung: 0,25, 0,3, 0,35, 0,4, 0,45, 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0
Installation
Der Gewindekamm wird verwendet, um die Gewindesteigung korrekt zu bestimmen. Nach der Messung des Gewindes mit einem Messschieber erhält man Informationen über dessen Größe. Anschließend wird die Gewindesteigung überprüft, indem die einzelnen Gewindesteigungen auf das Gewinde aufgetragen und Stück für Stück geprüft werden, bis die Steigung exakt übereinstimmt.
Anwendung
Der Gewindesteigungsprüfer ist ideal für die Anwendung in Werkstätten und bei mechanischen Bearbeitungen. Er ermöglicht eine präzise Bestimmung der Gewindesteigung, was für Mechaniker, Monteure und Ingenieure von großer Bedeutung ist.
