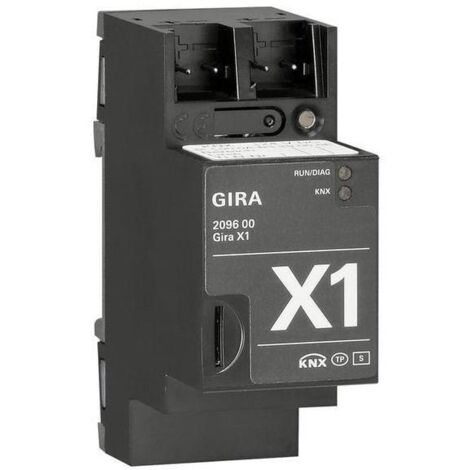

Gira Visualisierung-Logikmodul X1, 250 Funktionen, 1.000 Datenpunkte, 209600

Gira Visualisierung-Logikmodul X1, 250 Funktionen, 1.000 Datenpunkte, 209600

Das Gira X1 Visualisierung-Logikmodul für KNX Anlagen vereint Visualisierung für mobile Endgeräte (iOS und Android) und Logikfunktionen in einem Gerät. Es unterstützt Smart Home Automatisierung mit bis zu 250 Funktionen pro Projekt und dient als zentrale Schnittstelle für die Fernsteuerung.

Visualisierung und Bedienung über App

Das Logikmodul stellt Visualisierungsfunktionen für verschiedene Aktorik und Sensorik bereit, darunter Dimmer (RGB, RGBW, Tunable White), Schalter, Taster, Jalousie und Rolllade (mit und ohne Positionierung), Heizung, Szenennebenstelle, Szenenset sowie IP-Kamera, Statusanzeige, Wertgeber und Temperaturwertgeber. Die Bedienung erfolgt über eine intuitiv nutzbare App mit einer vom Benutzer anpassbaren Benutzeroberfläche.

Logik- und Automationsfunktionen für KNX

Für die Automatisierung stehen Logikfunktionen über eine Bausteinbibliothek zur Verfügung. Dazu zählen unter anderem mathematische Grundfunktionen, sonnenstandsgeführte Rollladen- und Jalousie-Steuerung sowie Temperatur-Regelung. Zeitschaltuhren und Szenen lassen sich in der App parametrisieren: bis zu 50 Zeitschaltuhren mit jeweils 10 Schaltzeiten sowie bis zu 50 Szenen-Sets mit jeweils 64 Szenen.

Projekt-Skalierung, Datenpunkte und Fernzugriff

Das Modul ermöglicht die Nutzung von bis zu 1450 Datenpunkten in einem Projekt (1000 KNX Gruppenadress-Datenpunkte und 450 frei verfügbare Geräte-Datenpunkte) und unterstützt den gleichzeitigen Zugriff von 10 mobilen Endgeräten. Für die Fernwartung und den Fernzugriff ist ein integrierter OpenVPN-Server vorhanden; zusätzlich schützt das Gerätepasswort vor Fremdzugriff. Für die verschlüsselte Datenübertragung ist TLS vorgesehen; die Hardware ist für KNX Secure vorbereitet (zukünftiges Firmware-Update erforderlich). Die Parametrierung erfolgt mit der KNX Inbetriebnahme-Software ETS ab Version 4.1.8, die Projektweiterentwicklung über den Gira Projekt Assistenten (GPA).

Technische Daten

• Bussystem: KNX
• Montageart: REG
• Teilungseinheiten (TE): 2
• Versorgung: externe DC 24 V
• Funktionen pro Projekt: bis zu 250
• Datenpunkte pro Projekt: bis zu 1450 (1000 KNX Gruppenadress-Datenpunkte, 450 frei verfügbare Geräte-Datenpunkte)
• Gleichzeitiger Zugriff: 10 mobile Endgeräte

Das Gira X1 Visualisierung-Logikmodul ist für KNX Installationen ausgelegt, in denen Visualisierung und Automationslogik kombiniert werden sollen. Mit bis zu 250 Funktionen pro Projekt, bis zu 1450 Datenpunkten sowie gleichzeitigen Zugriffen von 10 mobilen Endgeräten eignet es sich als zentrale Steuerzentrale. Für den Betrieb wird eine externe DC 24 V Versorgung verwendet.

Produktspezifikation

• Bussystem KNX: Ja
• Bussystem Funkbus: Nein
• Bussystem Powernet: Nein
• Montageart: REG
• TE: 2
• Bussystem LON: Nein
• Andere Bussysteme: ohne
• Logischer Baustein: Ja
• Bussystem KNX-RF (Funk): Nein
• Breite in Teilungseinheiten: 2
